摘 要 分析了鲤鱼江电厂输煤系统移动设备远方控制的故障原因，设计了载频遥控掉相保护装置并进行改造，对装置的原理及应用作了阐述。
关键词 载频遥控 掉相保护 发射器 接收器 联锁
0 前 言
火力发电厂输煤系统大多采用移动式机具，如堆取煤的斗轮机、抓斗吊、叶轮给煤机和螺旋卸车机等。这些移动式机具的设备供电和远方控制的信号输送主要采用滑线式和收线轮式。这2种传输方法不仅耗用线材多，可靠性也极差，经常出现掉滑块和拉断电缆等故障，造成设备单相运行和失去控制。为解决此问题，本人设计了一套既有远方控制能力又有掉相保护功能的装置——载频遥控掉相保护装置。它不仅能减少昂贵的控制电缆和滑线的用材量，还能在滑线出现故障时，使设备进入保护状态。
1 斗轮机原联锁系统存在的问题
斗轮机是我厂露天煤场堆取煤的重要设备，是哈重70年代生产的TQ3025型产品。它采用的地沟式滑线共4根，全长160 m，3根用作380 V交流供电，另1根用作斗轮机与输煤皮带电器联锁。它的作用是堆煤时斗轮机因故停机，输煤皮带必须自动跟随跳停；取煤时当输煤皮带跳停时，斗轮机必须自动停止取煤，否则会造成煤淹设备的危险。

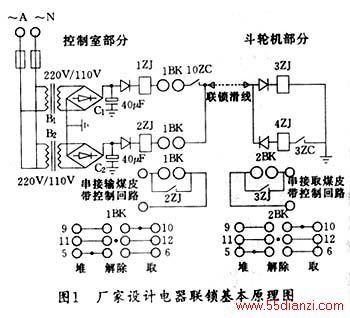

原厂家设计的电器联锁（如图1）基本原理是通过集控室的1BK转换开关实现堆取煤的联锁。堆煤时，先将斗轮机悬臂皮带向堆煤方向启动，3ZC常开点闭开合，1BK转至堆煤位置，5—6接通，B2变压后的110 V电源经整流供给2ZJ，4ZJ中间继电器吸合，当斗轮机悬臂皮带电机的控制接触器辅助接点3ZC因故跳开时，串接输煤皮带控制回路2ZJ接点随之跳开，输煤停止；取煤时，先启动输煤皮带，10ZC常开接点闭合，1BK转至取煤位置，9—10接通，B1变压后的110 V电源经整流供给1ZJ，3ZJ吸合，当输煤皮带电机控制接触器辅助接点10ZC因故障跳开时，串接斗轮机取煤控制系统接点3ZJ也跳开，取煤停止。它的主要缺点是：a．需要专用的联锁滑线；b．行走堆取煤时容易发生联锁误动；c．当地沟供电滑线发生掉块时，容易造成联锁滑线与供电滑线短路而烧坏中间继电器。
2 斗轮机载频遥控系统
2．1 基本原理

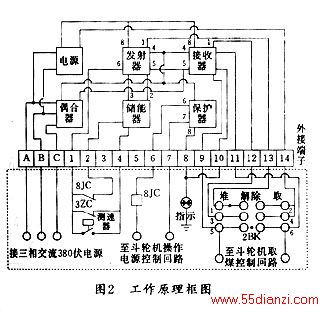

图2是本装置的工作原理框图。它由电源、发射器、接收器、储能器、信号偶合器、保护器及外接线端子等7个独立的单元组电源由380 V转变为36 V交流电，供给发射器和接收器的1～8脚，发射器得电后在4～5脚产生1个固定的振荡频率，通过偶合器频率信号运载到三相电源线上，控制其它装有同频率接收器的设备。在接收器得电后，可将偶合器送来的同频率的信号进行选频放大，再推动1只带有常开常闭接点的继电器。储能器的作用，是在设备掉电后具有发射信号的能力。保护器是在设备出现掉相故障后能迅速使设备进入保护状态。
2．2 安装方法
将2套载频遥控掉相保护装置分别安装到斗轮机与输煤集控室内，替换原厂家的电器联锁装置。图2虚线内为斗轮机部分接线原理图。接线端A，B，C分别与设备的三相交流电源相接，1，2，4接线端为发射器、储能器的控制端，1，2接线端串接了斗轮机控制电源中间继电器8JC常闭接点，它的作用是堆煤时当斗轮机出现掉相时8JC常闭接点将储能器电能提供给发射器，使斗轮机及时发射跳停信号给集控室。1，4接线端并接斗轮机悬臂皮带启动接触器3ZC常闭接点和测速器的电接点，其作用是当悬臂跳停和皮带因机械故障，阻力过大、速度减小时，能及时发射跳停信号给集控室。6，7接线端是掉相保护器的常闭接点，串接了斗轮机控制电源中间继电器吸合线圈8JC。它的作用是供电滑块出现掉相时，能使斗轮机迅速进入保护状态。9，11接线端是接收器的常闭接点，串接在斗轮机取料控制回路中，可通过2BK短接后解除联锁，它的作用是接收器收到信号后，能停止斗轮机的取煤。8，10接线端外接红色指示灯，当保护器和接收器动作后，在操作台上出现红色指示信号。12，13，14接线端外
接联锁转换开关，它在堆取煤开关位置分别将36 V电源送到发射器和接收器。
2．3 操作程序
堆煤时，先将斗轮机和集控室联锁开关转至堆煤位置，这时集控室操作台的联锁指示红灯亮，然后向堆煤方向启动斗轮机悬臂皮带，在集控室联锁指示红灯熄灭后，启动输煤皮带进行堆煤。
取煤时，先将斗轮机和集控室联锁开关转至取煤位置，这时斗轮机操作台上联锁指示红灯亮，然后启动输煤皮带，在斗轮机联锁指示红灯熄灭后，启动斗轮机进行取煤。
2．4 试运方法
本装置安装完毕不需要调试，可直接按堆取煤操作程序进行空载试运。检验堆取煤的联锁动作是否正确迅速，然后模仿故障状态试运，将载频遥控掉相保护装置接线端的A，B，C三相中任意一相断开，模仿掉相故障，再将测速器抬起，使传动轮与皮带分离，模仿皮带机械传动故障，如果联锁拒动，应检查本装置的外围电器元件接线是否正确。
3 效 果
本装置通过1 a的试运，先后改进过3次，增设了运行前装置的自检查动作，操作人员可通过指示灯的亮、熄过程来判断它是否正常，同时还有检测输电滑线是否正常的功能。在近2 a的使用中联锁没有发生过误动和拒动，可靠性大有提高，杜绝了因滑线掉相烧坏斗轮机电机的恶性事故。
4 结 语
载频遥控掉相保护装置是采用了大功率的发射器，可在5 km进行遥控。如果采用相线传输载频信号，必须是在同一变压器供电的设备，不是同一变压器供电设备可用一线一地和二线方式进行信号传输，遥控距离会更远。
火电厂输煤系统一般都有专用的供电低压室，不受其他环境干扰，为使用载频遥控装置提供了有利条件。推广使用这套装置，不仅能节约大量器材，同时也提高了火电厂输煤系统的自动化水平。
