(2)接线方式二

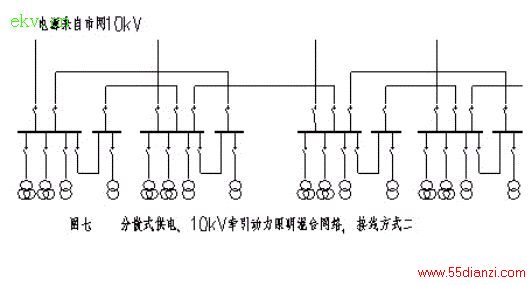

接线方式如插图七所示。
全线的牵引降压混合变电所(或牵引变电所)，每两个分成一组。每一组均从城市电网引入两路10kV电源，分别作为两个牵引降压混合变电所的主电源，同时同一组的两个牵引降压混合变电所间设双路联络电缆，实现电源互为备用。相邻两组牵引降压混合变电所之间设单路联络电缆，增加系统的供电可靠性。
牵引降压混合变电所、牵引变电所的主接线，均采用分段单母线形式。无牵引变电所的地面车站，其降压变电所，可按跟随式降压变电所考虑。无牵引变电所的地下车站，其降压变电所的10kV电源可以由相邻两组间的单路联络电缆提供(该降压变电所应采用分段单母线主接线)。
该接线方式比较简洁。该方式对城市电网10kV电源点的数量要求不多，但要求每组从城市电网引来的两路10kV电源应来自不同地区变电所，以增加供电的可靠性。该接线方式适合于地面线路。
(3)接线方式三

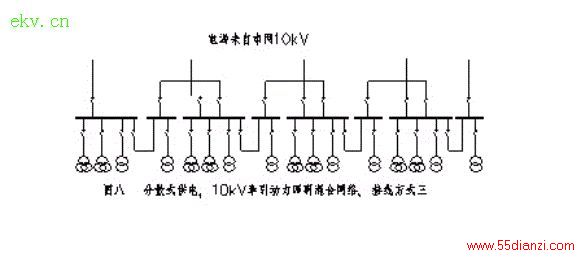

接线方式如插图八所示。
全线的牵引降压混合变电所(或牵引变电所)，前后关联，浑然一体。除最后一个牵引降压混合变电所从城市电网直接引入两路10kV电源以外，其他牵引降压混合变电所均从城市电网引入一路10kV电源，这路电源既是本变电所的主电源，又是前一个变电所的备用电源，换言之，当前变电所的主电源直接来自城市电网的10kV电源，而备用电源则来自于下一个变电所。依次类推，最后一个变电所则需要从城市电网引入两路10kV电源。
