牵引动力照明独立网络的特点：牵引网络与动力照明网络，两者相对独立、相互影响较小；35(33)kV较高的电压级与较重的牵引负载相适用，而10kV较低的电压级则与较小的动力照明负荷相适用。
牵引动力照明混合网络的特点：供电系统的整体性比较好，设备布置可以统筹考虑。
牵引网络与动力照明网络，可以采用同一个电压级，也可以采用两个不同电压级。
目前，我国城市轨道交通工程有的采用了牵引动力照明混合网络，有的则采用了牵引动力照明独立网络；国外有的地铁采用了牵引动力照明独立网络。
2、中压网络的构成原则
(1)满足安全可靠的供电要求；
(2)满足潮流计算要求，即设备容量及电压降要满足要求；
(3)满足负荷分配平衡的要求；
(4)满足继电保护的要求；
(5)满足运行管理、倒闸操作的要求；
(6)每一个牵引变电所、降压变电所均应有两路电源；
(7)系统接线方式尽量简单；
(8)供电分区应就近引入电源，必要时可从负荷中心处引入电源，尽量避免返送电；
(9)全线牵引变电所、降压变电所的主接线尽量一致；
(10)满足设备选型要求。
3、集中式外部电源方案下的中压网络构成
(1)独立35(33)kV牵引网络＋独立10kV动力照明网络的接线方式
1)35(33)kV牵引网络的接线方式
当中压网络为两个不同电压级时，35(33)kV牵引网络的常用接线方式，如插图一所示。这些基本接线方式可以分成A、B、C、D四种类型。
lA型：牵引变电所主接线为单母线；牵引变电所的进线与出线，均采用断路器；牵引变电所的两路电源，来自于同一个主变电所的不同母线；该类型接线适用于位于线路起始部分、线路终端部分、主变电所附近的牵引变电所电源引入。
lB型：牵引变电所主接线为单母线；牵引变电所的进线与出线，均采用断路器；两个牵引变电所为一组；这一组牵引变电所的两路电源，来自于同一个主变电所的不同母线，每个牵引变电所均从主变电所接入一路主电源，两个牵引变电所通过联络电缆实现电源互为备用；该类型接线适用于位于线路起始部分、线路终端部分的牵引变电所电源引入。
lC型：牵引变电所主接线为单母线；牵引变电所的进线与出线，均采用断路器；两个牵引变电所为一组；这一组牵引变电所的两路电源，来自于不同的主变电所，左侧牵引变电所从左侧主变电所接入一路主电源，右侧牵引变电所从右侧主变电所接入一路主电源，两个牵引变电所通过联络电缆实现电源互为备用；该类型接线适用于位于两个主变电所之间的牵引变电所电源引入。
lD型：牵引变电所主接线为单母线；牵引变电所的进线与出线，均采用断路器；牵引变电所的两路电源，来自于左右两侧不同的主变电所；该类型接线适用于位于两个主变电所之间的牵引变电所电源引入。
2)10kV动力照明网络的接线方式

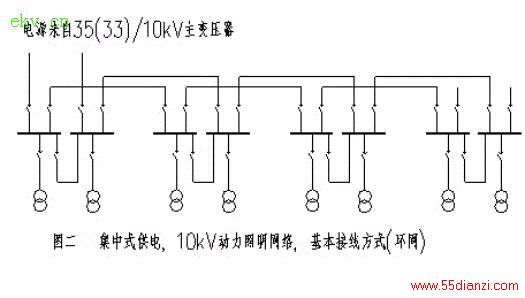

当中压网络为两个不同电压级时，10kV动力照明网络的基本接线方式，如插图二所示。
全线的降压变电所被分成若干个供电分区，每个供电分区一般不超过3个地下站；每一个供电分区均从主变电所(或中心降压变电所)的35(33)/10kV主变压器，就近引入两路10kV电源；中压网络采用双线双环网接线方式；相邻供电分区间通过环网电缆联络；降压变电所主接线采用分段单母线形式；降压变电所进线开关采用断路器。该接线方式运行灵活。
(2)35(33)kV牵引动力照明混合网络的接线方式

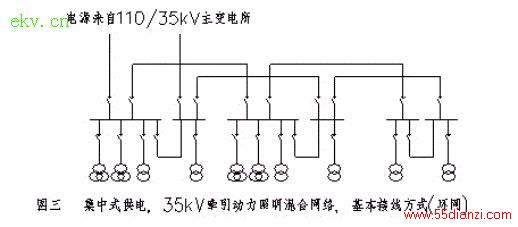

当中压网络采用一个电压级时，35(33)kV牵引动力照明混合网络的基本接线方式，如插图三所示。
在有牵引变电所的车站，牵引变电所与降压变电所合建成牵引降压混合变电所，对大型地下车站，除牵引降压混合变电所或降压变电所外，还会设置跟随式降压变电所。
全线的牵引降压混合变电所及降压变电所被分成若干个供电分区，每个供电分区一般不超过3个地下站；每一个供电分区均从主变电所的不同母线就近引入两路35(33)kV电源；中压网络采用双线双环网接线方式，牵引降压混合变电所、牵引变电所、降压变电所的环网进线开关均采用断路器；两个主变电所之间的供电分区间通过环网电缆联络，其他供电分区间可以不设联络电缆。牵引降压混合变电所、牵引变电所、降压变电所的主接线，均采用分段单母线形式。
该接线方式运行灵活。35(33)kV牵引动力照明混合网络，因其输电容量大、距离长，因而更适合于地下线路。
(3)10kV牵引动力照明混合网络的接线方式

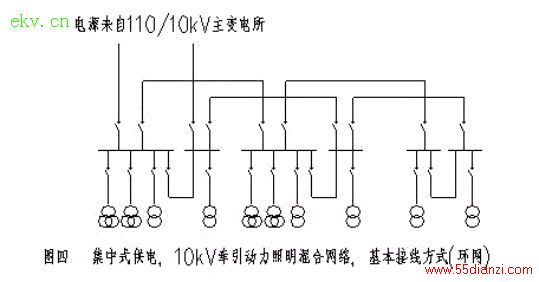

当中压网络采用一个电压级时，10kV牵引动力照明混合网络的基本接线方式，如插图四所示。
全线的牵引降压混合变电所及降压变电所被分成若干个供电分区，每个供电分区一般不超过3个车站；每一个供电分区均从主变电所的不同母线就近引入两路10kV电源(对于地面线路，供电分区的来自于主变电所的两路10kV电源也可以从牵引变电所处引入，不一定就近引入)。
牵引降压混合变电所、牵引变电所的主接线均采用分段单母线形式。地下降压变电所主接线可采用分段单母线形式，地面降压变电所主接线则可以采用两段母线形式，同一工程的地下降压变电所与地面降压变电所主接线，应尽量一致。地面降压变电所的配电变压器，也可以采用负荷开关－熔断器组合电器保护。
中压网络采用双线双环网接线方式。牵引降压混合变电所、牵引变电所的环网进线开关均采用断路器；地面降压变电所的环网进线开关可以采用负荷开关，地面降压变电所的配电变压器，也可以采用负荷开关－熔断器组合电器保护。如果两个主变电所10kV母线间设有专门的联络电缆，那么两个主变电所之间的供电分区间不必再设联络电缆；同一个主变电所供电范围内的供电分区间可以不设联络电缆(尤其是当这些供电分区分别只有一个牵引变电所时)。
该接线方式运行灵活。10kV牵引动力照明混合网络，因其输电容量小、距离短，因而更适合于地面线路。
(4)20kV牵引动力照明独立网络的接线方式

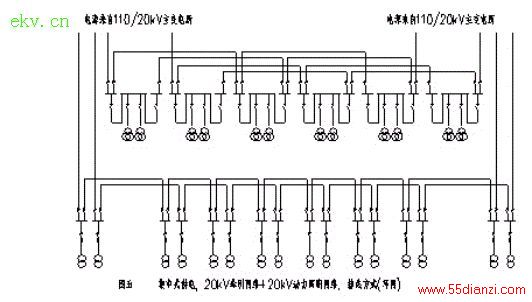

当中压网络采用一个电压级时，除前面已经分析的35(33)kV牵引动力照明混合网络、以及10kV牵引动力照明混合网络外，伊朗德黑兰地铁采用了20kV牵引动力照明独立网络，即牵引网络与动力照明网络相对独立，但均为20kV电压级。该接线方式如图五所示。
20kV牵引网络的构成方式为：两个63/20kV主变电所之间的牵引变电所，以相互间隔的方式分成两组，每一组均以类似于(开环运行的)单线单环网接线方式，分别从两个主变电所各引入一个20kV电源，即这些牵引变电所从两个主变电所各取得一路20kV电源。位于线路端头的牵引变电所，则以传统的(开环运行的)双线双环网接线方式，从一个就近主变电所的不同母线取得两路20kV电源。
20kV动力照明网络的构成方式为：全线的降压变电所被分成若干个供电分区，每个供电分区一般不超过4个地下站；每一个供电分区均从主变电所的不同母线以类似于(开环运行的)双线双环网接线方式就近引入两路20kV电源。两个供电分区间可以设联络电缆。
牵引变电所的主接线采用分段单母线形式，即设有两段环网电源母线及一段牵引电源母线。降压变电所的主接线采用两段母线形式。牵引变电所与降压变电所的电源进线均采用负荷开关作为环网开关。降压变电所的配电变压器，采用负荷开关－熔断器组合电器保护。
该接线方式的特点是，实现了以“负荷开关”构成环网接线，保护简单；另外牵引网络与动力照明网络相互影响小。但是由于牵引网络与动力照明网络的分离，以及牵引网络采用了单线单环网接线方式，导致区间中压电缆过多。
4、分散式外部电源方案下的中压网络构成
对分散式外部电源方案，中压网络采用10kV牵引动力照明混合网络，基本接线方式有以下四种。下面逐一分析其构成特点。
(1)接线方式一

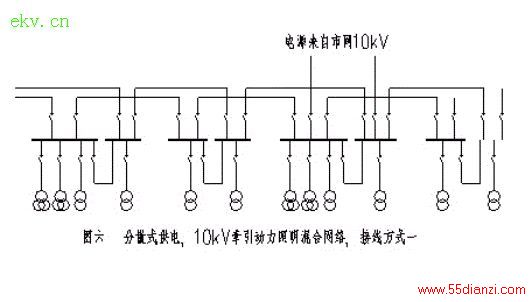

接线方式如插图六所示。
全线的牵引降压混合变电所、牵引变电所、降压变电所被分成若干个供电分区，每个供电分区一般不超过3个地下站；每一个供电分区均从城市电网就近引入两路10kV电源；中压网络采用双环网接线方式，牵引降压混合变电所、牵引变电所、降压变电所的环网进线开关均采用断路器；两个相邻供电分区间通过两路环网电缆联络。牵引降压混合变电所、牵引变电所、降压变电所的主接线，均采用分段单母线形式。
该接线方式运行灵活。为同一个供电分区供电的从城市电网引来的两路10kV电源，可以来自不同的地区变电所，也可以来自同一地区变电所。该方式要求城市电网有比较多的10kV电源点。
