  4.1 照明光源选择

  (1)选用原则:

  1)发光效率高;

  2)显色性好,即显色指数高;

  3)使用寿命长;

  4)启点可靠、方便、快捷;

  5)性能价格比高。

  (2)具体选用意见:按照新标准要求和上述原则,建议按以下意见选用光源。

  1)灯具安装高度较低的场所用荧光灯。荧光灯包括直管荧光灯和紧凑型荧光灯(CFL),都具有光效高、寿命长、显色性较好等优点;但前者比后者光效更高,寿命更长,光通维持率高,性价比更优。因此,除有装饰性要求场所外,一般情况下(如办公、教室、阅览室、生产车间等)都应选用直管荧光灯。进一步要求下面再分析。

  2)灯具安装高度较高的场所适宜用金卤灯,也可用中显色高压钠灯;对于显色性要求高的场所,可以用陶瓷金卤灯(Ra>80);对于没有显色性要求的工业场所,可以用光效更高、寿命更长的高压钠灯(Ra>20)。

  3)安装高度高,且不易维护的场所(如高厅堂、烟囱障碍灯、航标灯、桥的悬索灯等),宜选用高频无极荧光灯。其主要特点是使用寿命长(达5~6万小时)。同时,光效高(60~70lm/W),显色性好(Ra达80),起点快捷、可靠。

  4)不应选用荧光高压汞灯:金卤灯是在汞灯基础上发展的,其光效比汞灯约提高60%(400W为例),显色指数高,寿命更长,所以,新设计中不应再选用荧光高压汞灯,更不应选用光效更低的自镇流荧光高压汞灯。

  5)限制热辐射光源(普通照明用白炽灯、卤钨灯)的应用:其优点是显色性好,起点快速,便于调光;但由于光效低,寿命不长,所以要限制使用。除要求调光(荧光灯也可调光)、开关频繁和暂短工作以及特殊装饰要求等场外,不应采用。

  (3)直管荧光灯的应用

  直管荧光灯是除钠灯外光效最高、性价比最优的光源,应用最广泛;同时在近二十多年发展很快,灯管的类型、品种、规格多,实际应用中也存在不少问题,影响了照明质量和能效的提高,有必要特别说明其应用。

  1)二十多年的发展和进步,主要有三个方面:

  ① 管径变小:传统的T12灯管直径38mm,到上世纪70年代末推出T8管,直径26mm,光效提高10%,寿命更长;到90年代又研制了更细管径的T5管,直径16mm。管径小,节省了汞和荧光灯用量,有利于环保;同时也节省了制灯材料,缩小了尺寸,有利于节能;小管径有利于提高灯具效率。鉴于此,新标准明确规定应选用管径26mm及以下灯管。

  ② 上世纪80年代成功研制了稀土三基色荧光粉,比使用了几十年的卤磷酸盐荧光粉有重大进步:使灯管的显色指数从57~75左右提高到85;光效有较大幅度提高(约高15%~30%),寿命延长(提高约50%),这对于贯彻新标准,实施绿色照明工程,提高照明能效具有极其重大意义。可惜对其优异性还不大了解,或者是认为其价格太贵,而不愿选用。经论证:尽管其价高,但因其优质高效的性能,最终是省钱的。

  ③ 电子技术的应用:如荧光灯使用高频点灯,配套电子镇流器,研制新型的高频无极荧光灯,电磁感应荧光灯,微波硫灯等,都对提高光效,提高使用寿命带来新的发展。

  2)直管荧光灯的技术经济性能比较

  选取四种T8直管荧光灯,两种卤粉管(比较不同色温)和两种三基色管(比较不同功率)比较其技术性能和经济性,计算结果列于表1。

  按表1的分析,提出对T8直管荧光灯的选用意见:

  ① 选用三基色灯管,具有明显优势,除显色性好(Ra>80)外,同是36W管,年运行费低,而且初建费也低,虽其价贵,但由于光效高,少用了灯具、镇流器,节省钱足以弥补灯管多花的钱。

  ② 选用中间色温(4000K左右)灯管比冷色温管光效高,卤粉灯管更为明显,所以降低了初建费,也节省了电费。

  ③ 同样三基色灯管,用36W比18W的初建费和年运行费都更低,因小功率灯管光效比较低。因此,使用T8灯管,对于办公室、教室、生产车间等,在满足照度均匀度条件下,应选用36W灯管,不应选用再小功率管,既节能,又降低初建费。

  表1四种T8直管荧光灯的主要参数和经济技术比较

灯管主要技术参数

同房间、同照度

时设计

的灯管数

初建费用(元)(不含配电部分)

年运行维护费(元)

类型

功率

(W)

相关色温

(K)

Ra

光通量

(lm)

平均寿命

(h)

灯管费用

灯具(含镇流器)费用

合计

比较

(%)

电费

灯管

更换费

合计

比较

(%)

卤粉灯管

36

6200

72

2500

8000

100

800

15000

15800

100

8640

400

9040

100

同上

36

4100

63

2850

8000

88

704

13200

13904

88

7603

352

7955

88

三基色灯管

36

4000

85

3350

12000

75

1350

11400

12750

80.7

6480

450

6930

76.7

同上

18

4000

85

1350

12000

185

2405

18600

21005

132.9

8436

806

9242

102.2

  本表编制条件(参考值):

   a.灯管价:卤粉管每支8元,36W三基色管18元,18W三基色管13元。

   b.按双管灯具,含电子镇流器及安装费,每套300元,2×18W的每套200元。

   c.电价(含基本电费):0.6元/kW·h。

   d.年利用小时数:4000h。

   e.灯管加电子镇流器功率:36W管按36W,18W管按19W。

  (4)选用光源的经济技术评价

  一般说优质高效的光源往往价格较贵,甚至贵很多,设计者或使用单位看价贵而不敢选用,障碍了高效节能光源的推广应用,不利于提高能效。因此,需要引入经济评价方法,叙述如下。

  1)在相同条件(同样房间、相同照度)下,选用不同光源时,计算其初建费和运行费作比较,如表1所列。此法较简易,但两种费用不能简单相加,因初建费是一次性的,运行费是每年的,况且初建费是建设时投入的,运行费是使用期间逐年逐月支付的,并不等价。

  2)全寿命期综合费用法:国际上常使用TOC法(Total Owning Cost),是综合计算了初建费和运行费,并且将在全寿命期内逐年发生的运行费经贴现到初建时的等值费用,而后和初建费相加,所得总费用高低来评价其经济性。TOC法被IEC 287-3-2∶1995《电力电缆截面的经济最佳化》标准所应用;美国用TOC法评价变压器的经济效益,并制定了工业标准。

4.2 灯具选择

  (1)选用灯具的原则:

  1)使用安全:防触电和防火、防爆以及其他环境条件引起的危险;

  2)限制眩光;

  3)提高能效:选用灯具效率高、灯具配光和场所条件适应,以及光通维持率高的灯具;

  4)合理考虑功能性(良好的照明效果)、装饰性(美观、协调)、经济性(性价比高)和能源效益的结合。

  (2)重视视具防触电的新要求

  国标《灯具一般安全要求与试验》(GB7000.1-2002)系等同采用IEC60598-1∶1999。标准对灯具的防触电保护分类,共有四类,即O类、Ⅰ类、Ⅱ类和Ⅲ类。其防触电的主要特征简要描述如下:

  O类:仅依靠基本绝缘。

  Ⅰ类:不仅依靠基本绝缘,还有附加安全措施,即外露导电部分联结到保护地线。

  Ⅱ类:不仅依靠基本绝缘,还有附加安全措施,例如双层绝缘和加强绝缘。

  Ⅲ类:电源电压为安全超低电压(SELV),不会产生高于SELV的电压。

  可见,Ⅰ类、Ⅱ类和Ⅲ类灯具安全比较有保证,而O类灯具仅有基本绝缘,一旦基本绝缘失效,就只能依赖环境条件,容易导致触电。

  IEC新标准IEC60598-1∶2003已经删除了O类灯具,只有Ⅰ类、Ⅱ类和Ⅲ类灯具,这是从更好保证安全出发的重要修改。为此,我国也立即修订了GB7000.1国家标准,并已报批,预计将于2005年出版,2006年或2007年实施。当前,我国灯具产品中O类灯具占有很大比重,灯具生产企业面临灯具改型的重任,而照明设计者和使用者面临如何选用灯具类型,及如何实施保证防触电的安全措施(后面再叙述)。

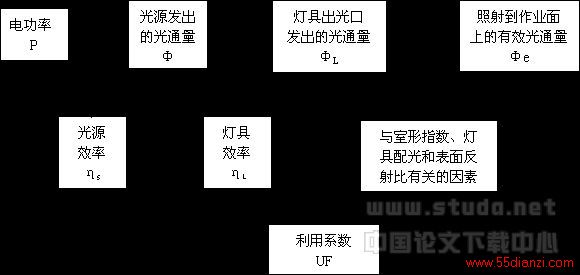

  (3)重视提高灯具效率和利用系数
