第一章 总体说明一、设计依据
1．长垣县电网（2000-2005）发展规划
2．长垣县电网通信和调度自动化建设改造规划设计
3．电网通信和调度自动化规划审查意见
4．电力系统通信的有关规程和规范
5．豫电办[2000]744号文件《关于开展农网通信及调度自动化概念设计的通知》
二、设计原则和设计范围：
1． 设计水平年和展望水平年
本设计针对2004年通信网改造和新建项目进行设计，展望年取作2010年。
2．设计范围
1）新建县调—长垣变—凡相变—丁栾变—佘家变—赵堤变—孟岗变—东关变—县调的光纤环网（SDH155）通信系统。
2）新建县调—常村变—张占变—花园变—恼里变—位庄变—东关变—县调的光纤环网（SDH155）通信系统，与上述环网形成相切。
3）新建满村所、张三占所、佘家所、方里所、武邱所、赵堤所、芦岗所、孟岗所、苗占所、总管所、恼里所、张占所、常村所、城镇所的光纤链路（PDH）通信系统。
4）新建凡相变、丁栾变、佘家变、赵堤变、孟岗变、东关变、常村变、张占变、花园变、恼里变、位庄变、满村所、张三占所、佘家所、方里所、武邱所、赵堤所、芦岗所、孟岗所、苗占所、总管所、恼里所、张占所、常村所、城镇所的通信直流电源系统。 第二章 电网及通信现状概况一、电网概况
长垣县电网情况如下：长垣县电业局目前辖区内有11座变电站，18个供电所，其中110千伏变电站1座，35千伏变电站10座，主变18台;35千伏输电线路99.937千米，10千伏输电线路1281千米;电网总容量达到103.6MVA,年供电量在2.4亿千瓦时。
二、电网调度管理体制及管理范围
1．调度管理体制
按照统一调度、分级管理的电网调度管理原则，长垣县电网管理模式分为新乡地调和长垣县调两级调度。长垣县电网调度管理业务接受新乡地调领导，对下负责全县范围内10KV以上供电线路的调度管理工作。
2．调度管理范围
长垣县电网辖区内110KV变电站、35KV变电站。
三、电网通信现状
长垣县电网通信以长垣变为中心，向四周辐射的网络方式覆盖县内变电站，通信方式包括市话通信、载波通信、光纤通信三种方式。县内十个站点虽然都有两种调度电话路由，但是远动信号只有一种方式传输，速率低而且不可靠。随着电网的发展，电网结构的调整和调度自动化对通信网络的要求越来越高，并且对通信的可靠性也提出了更高的要求，新业务要求有大容量、高速率的通道来支持，现有通信网络已经不能满足电力系统发展的要求，以下为详细说明：
1．光纤通信情况
利用一期农网资金，长垣县调架设了从县调—长垣变的8芯普通光缆，光缆线路总长4.4KM，新增了一对武汉烽火公司生产的GF155-03B型光端机，2001年10月投运，用来传输县调与各变电站的电话和300波特的远动信号，运行基本正常。
2．载波通信情况
长垣变到十个变电站各有一对载波通信设备，九对采用河南思达有限公司生产的DPLC2000设备和一对为许继公司生产的ESB900设备，2001年10月投运，每站按一话一数的固化配置，传输调度电话和300波特的远动信号。但载波通信受天气等外界条件影响较大，传输质量一般。而且，受到带宽的限制，无法进行图象、MIS等大容量业务信号的传输。
3．有线通信情况
长垣县的有线通信线路目前只有依靠市话电缆，以县调为中心，到十个站都有一路市话，作为调度电话，一旦出现故障，依靠电信部门处理，难以得到及时解决。
4．调度交换网情况
在农网一期改造工程中，县调新增了一台由杭州大华公司生产的DH—905A型调度交换机，2000年7月投运，容量48门，配有维护终端和一套录音系统，运行正常。
5．通信电源情况：
利用一期农网资金，县调以及长垣变各新增北京斯威福特通信电源一套，型号SM—50，配置2组48V/300Ah免维护蓄电池组，基本保证了县调通信设备的正常工作。
总之，长垣县供电区通信网目前只是一个简单的幅射型复合网，受传输
设备本身的限制，网内提供的只是一些模拟的低速率通道，通信业务内容也

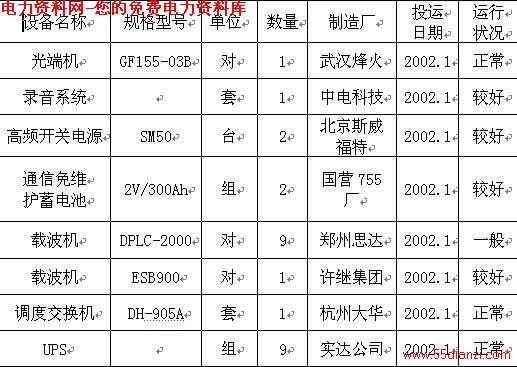

仅有话音和低速率的数据，从长远看，已不能满足电网调度和管理上的通信要求，为适应电力网的整体发展，满足各种信息的有效传输，对网内通信设备和通道必须进行整改和新建。长垣县电业局调度通信设备情况统计表
四、 存在的主要问题分析
长垣县电网通信经过多年的建设和完善，在一定程度上为电网调度化、管理现代化打下基础，但随着电网的发展以及系统新业务的不断增加，现有通信通道容量及质量远远达不到要求，其主要问题分析如下：
1．网上运行的通信设备缺少高质量、大容量的通信，只有市话、载波设备，不能保证现有信息的可靠传输，不能满足主业的需要及新业务、远动高
速率的要求，不具备路由迂回功能。
2．县调与地调之间只有依靠市话联系，交换机联网无法实现，业务联系
不方便，有关业务信息不能互相自动交换，满足不了上下管理的需要。
3．机房环境达不到标准通信机房的要求。
综上所述，尽快建立高速率、高质量、大容量、可靠性强、具有路由迂回功能的光传输（SDH）调度通信网络系统十分必要。以满足现代化调度管理的需要，保证电网安全、可靠、经济运行。第三章 通信网建设改造方案一、各类信息对通道的要求
1.调度电话通道要求提供一路直通或拔号电话，一路行政电话。
2.调度自动化通道要求一主一备，速率为300-1200波特的通道。
3.光纤环网上的每个变电站要求至少能够提供4路E&M和4路V.24。
4.MIS网通道要求可以传输10M的MIS信息。
县调至调度对象通信通道配置数量如下表所示。
调度对象通道数量配置标准
序号 通道种类 调度对象 电力调度（条） 远动及计算机数据（条） 行政电话（中继线）（部） MIS网 通 道（条） 1 地调 2 2 2 2 2 县级电厂 2 2 2 3 110kV变电站 2 2 2 2 4 35 kV变电站 2 2 2 2 5 公司行政单位 2 21×2 21×2 6 乡供电所 2 2 7 重要电力用户 2
二、 通信网建设改造方案
1．新建光纤通信系统
根据长垣县调自动化发展的要求，需要建立MIS业务，必须有大容量、高速率的通道。根据长垣县电业局各站变电站负荷、出线等综合因素考虑，按照规划依据，将在县供电区变电站分布地理情况和对电业局通信网现状的分析，结合本县资金情况和县属各变电内建立光纤通信系统，并实现与市局信息的互通。光缆路由的选择主要依据以下原则：
1）覆盖全县各变电站、供电所，实现各种业务的传输。
2）选择路径最短、线路最佳，杆路永久性强，确保光缆路由的可靠性。
3）实现环路保护，为光通信设备提供备用路由。
4）综合长垣县的地理情况和通信业务的需求，最终确定骨干线路为两条光缆环网路由和14条光纤链路路由。全县光纤线路总长198.085Km。
具体光纤通信系统为：
1、新建县调—长垣变—凡相变—丁栾变—佘家变—赵堤变—孟岗变—东关变—县调的光纤环网通信系统
2、新建县调—常村变—张占变—花园变—恼里变—位庄变—东关变—县调的光纤环网通信系统
3、新建满村所、张三占所、佘家所、方里所、武邱所、赵堤所、芦岗所、孟岗所、苗占所、总管所、恼里所、张占所、常村所、城镇所的光纤链路（PDH）通信系统
各条光纤线路长度及途经分别为：
1．县调—长垣变—凡相变—张三占所—丁栾变—佘家变—赵堤变—孟岗变—东关变—县调光纤线路，线路全长91.025KM。
县调—长垣变已有光缆线路，不需要再架设光缆。
新建长垣变—凡相变的光缆线路由长垣变机房出，上长凡35KV线路，沿长凡35KV线路1#～65#终端杆进入凡相变。从长垣变到35KV凡相变全线架设12芯ADSS光缆，全段光缆线路长9035米，配置耐张夹具（含紧固夹具）14套、悬垂夹具（含紧固夹具）58套，引下夹具20套，防震器124只，2通12芯接头盒3套，12芯终端盒2套，余缆架3套，双头尾纤4根。
新建凡相变—张三占所的光缆线路，从凡相变出，上凡高10KV线路1#杆～25#杆，转入10KV小庄支线1#杆～31#杆，转入10KV张马支线69#杆～1#杆，进入张三占所。全段架设12芯ADSS光缆，光缆线路长12000米，配置耐张夹具（含紧固夹具）45套、悬垂夹具（含紧固夹具）151套，引下夹具32套，防震器8只，2通12芯接头盒6套，12芯终端盒2套，余缆架6套，双头尾纤4根。
新建张三占所—丁栾变的光缆线路，从张三占所出，上丁张10KV线路，沿丁张10KV线路74#杆～1#杆架设，进入丁栾变。全段架设12芯ADSS光缆，光缆线路长6500米，配置耐张夹具（含紧固夹具）20套、悬垂夹具（含紧固夹具）65套，引下夹具16套，2通12芯接头盒2套，12芯终端盒2套，余缆架2套，双头尾纤12根。
新建丁栾变—佘家变的光缆线路，从丁栾变出，沿T丁35KV线路7#杆～
1#杆架设，转入长佘35KV线路72#杆～161#杆进入佘家变。全线架设12芯ADSS光缆，光缆线路长12800米，配置耐张夹具（含紧固夹具）20套、悬垂夹具（含紧固夹具）87套，引下夹具20套，防震器176只，2通12芯接头盒3套，12芯终端盒3套，余缆架3套，双头尾纤24根。
新建佘家变—赵堤变的光缆线路，从佘家变出，沿孟佘35KV线路132#杆～127#杆架设，转入T赵35KV线路1#杆～27#杆，进入赵堤变。全线架设12芯ADSS光缆，全段光缆线路长5770米，配置耐张夹具（含紧固夹具）8套、悬垂夹具（含紧固夹具）29套，引下夹具16套，防震器66只，2通12芯接头盒2套，12芯终端盒4套，余缆架2套，双头尾纤36根。
