我国虽然大部分人口都在沿海地区，但我国却是一个高原地区众多的国家，国土面积在海拔1000m及以上的面积却占全国总面积的65％，水电资源3／4在西南、西北高原地区，煤炭资源大部分在新疆、山西、内蒙、宁夏等地区。随着我国西部大开发战略的实施。这些地区经济发展明显加快，开发西部水电资源、建设大型坑口发电厂，加上与东南亚及非洲高原地区的国际合作项目和贸易往来不断地增多，这些地区所需要的适合高海拔地区使用的开关设备也相应的增多，我公
司结合一项出口工程的需要研制了适合海拔2500m使用的KYN28A-12／(G)型开关柜，今将解决绝缘部分的主要项目总结归纳如下：
设备的绝缘水平，是开关设备绝缘设计的主要依据。中压开关设备的绝缘水平通常是以其额定短时(1min)工频耐受电压(PF-WV)和额定雷电冲击耐受电压(BIL)来表征的，对高海拔地区使用的开关设备而言，主要是考核外绝缘，因此对这种开关设备的设计首先要确定PFWV和BIL在海拔1000m以下的生产厂所在地的出厂耐压值，随着海拔的增高空气绝缘强度相应降低，因此开关设备内部带电体之间和对地的空气绝缘距离要加大，绝缘体表面沿面爬电距离要相应加大。
1 外绝缘试验电压的确定
1.1根据GB311.1—1997规定：“当高压电器用于海拔1000m以上，但不超过4000m时，其外绝缘试验电压应为耐受电压乘上系数Ka，其公式为Ka=1/(1.1-H×10-4)，式中H为使用地点的海拔(已知H=2500m)，Ka—海拔校正因数。现将已知数据代人公式进行验算：
已知开关设备按DL/T404—1997规定额定电压12kV的规定耐压值u1：PFWV=42kv／1min，u1’：BIL=75kV；将已知数据带人公式计算出开关设备在海拔2500m运行条件下，在地处海拔1000m以下地区出厂试
1.2根据GB/T11022—1999规定高海拔修正系数Ka，该标准规定对于安装在海拔高于1000m处的设备，外绝缘在标准参考大气条件下的绝缘水平应该将使用场所要求的绝缘耐受电压乘以系数Ka来校正，系数Ka按标准中图1的曲线选取，或按公式
1.3接GB311.1—1997规定的计算方法和GB胛11022—1999规定的计算方法相比．后者计算结果高于前者，现对PFWV取51kV．对BIL取91kV作为型式试验依据。
2 空气绝缘距离的确定与验算
2.1 按照八十年代原两部(原能源部和机电部)联合攻关组通过试验验证所确定的空气绝缘距离，当额定电压为12kV．海拔高度为2500m时相对地和相间带电体之间空气绝缘距离为144mm。
2.2 空气绝缘距离的验算

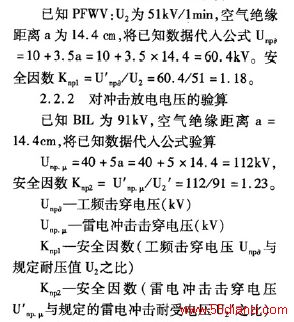

2.2.1 对工频放电电压的验算
2.3 对绝缘件沿面爬电距离的确定和验算：
2.3.1 爬电距离的确定
按80年代原部攻关组试验验证的结果和经验来看，对绝缘件(指以DMC、SMC：及环氧树脂为原料制成的部件)只要选用加强绝缘型(亦称全工况)产品基本上能满足海拔2500m及以下地区要求。
2.3.2 爬电距离的验算
已知加强绝缘型的有机绝缘材料制成绝缘件沿面爬电距离12kV时为24cm，将已知数据代人经验公式验算如下：
3 现有KYN28A—12型标准型开关柜应用到海拔2500m的地方运行，在开关柜外形尺寸(W800×D1500×H2300mm)不变的条件下，对一次导电回路有关元器件和母线等采取相应技术措施，基本办法是对带电体之间和带电体对地之间的空气绝缘距离不足144mm地方采用复合绝缘或改变导体几何形状等措施。
3.1 主母线、支母线采用加强绝缘型工艺措施(套绝缘护套或硫化，搭接头加绝缘包盒)，这样柜与柜间的母线绝缘套管和触头盒的绝缘均得到加强获得解决；另外支母线宽度选用圆角60宽及端头倒圆角表面加工光滑无飞边毛刺等措施，这样可加大相间和相对地的绝缘距离和避免尖端放电机会。
3.2 ZN63A—12/1250—31.5型真空断路器为了保证足够的空气绝缘距离需在每相靠近绝缘筒顶部的铝支架周边平面15mm宽及侧面10mm位置硫化处理，每相的绝缘拉杆选用大爬距(≥240mm)的产品；以弥补绝缘距离不足之缺欠，真空灭弧室采用北京京东方真空电器有限责任公司生产的适用高海拔地区使用的特制产品，因该灭弧室生产厂已有文章介绍故本文略。
3.3 电流互感器(CT)选用LZZBJ9—10GY型，大连第一互感器厂和大连北方互感器厂等多家生产厂均有适用高原地区的定型产品。
3.4 接地开关(ES)选用在JNl5A—12／31.5—80型基础上加以改进，使断口由125mm改为≥144mm，其内配传感器高度145mm，沿面爬电距离>240mm，均能满足海
拔2500米的技术要求。
3.5 静触头对活门原为125mm<144mm，采取将金属活门对静触头一侧和活门上下边缘硫化处理。
注：硫化层的厚度包括3.2项，3.5项均按承受9kV耐压值计算并考虑一定裕度，经核算选用≥0.8mm。
我公司KYN28A—12型开关柜经过上述改进后，经过中国机械工业(沈阳)检测中心顺利通过PFWV=51kV．BIL=91kV绝缘耐压试验。
