高低压短路电流计算书

一 设计依据

    《电力工程电气设计手册电气一次部分》 水利电力部西北电力设计院编 中国电力出版社《工业与民用建筑配电设计手册》 第二版 中国航空工业设计院编 水利电力出版社(p141页例题)

二 设计过程

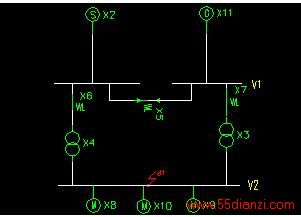

d1短路点最大短路状态    2.1 元件短路阻抗计算过程        电力系统:X2 = Sj / Ss" = 100 / 150 = 0.6667        双匝变压器:X3 = Uk%Sj / 100Sr = 5.5 × 100 / (100 × 4.0000) = 1.3750        双匝变压器:X4 = Uk%Sj / 100Sr = 5.5 × 100 / (100 × 4.0000) = 1.3750        电缆线路:X5 = X0 × L = 0.304 × 1.000000 = 0.3040        架空线路:X6 = X0 × L = 0.325 × 0.850000 = 0.2763        架空线路:X7 = X0 × L = 0.325 × 0.850000 = 0.2763        异步电机:X8 = Xd"Sj × 1000 / Src = 0.156 × 100 × 1000 / 556 = 28.0576        异步电机:X9 = Xd"Sj × 1000 / Src = 0.204 × 100 × 1000 / 253 = 80.6324        异步电机:X10 = Xd"Sj × 1000 / Src = 0.156 × 100 × 1000 / 556 = 28.0576        发电机:X11 = Xd"SjCosφ / Pn = 0.1221 × 100 × 0.80 / 12 = 0.8140    2.2 系统网络变换计算过程        2.2.1 串联 X101 = X4 + X6 = 1.3750 + 0.2763 = 1.6513        2.2.2 串联 X102 = X3 + X7 = 1.3750 + 0.2763 = 1.6513        2.2.3 并联 X103 = 1 / (1 / X8 + 1 / X9 + 1 / X10) = 1 / (1 / 28.0576 + 1 / 80.6324 + 1 / 28.0576) = 11.9497        2.2.4 三角-星型变换:            X104 = X101 × X5 / (X101 + X5 + X102) = 1.6513 × 0.3040 / (1.6513 + 0.3040 + 1.6513) = 0.1392            X105 = X101 × X102 / (X101 + X5 + X102) =1.6513 × 1.6513 / (1.6513 + 0.3040 + 1.6513) = 0.1392            X106 = X5 × X102 / (X101 + X5 + X102) = 0.3040 × 1.6513 / (1.6513 + 0.3040 + 1.6513) = 0.7561        2.2.5 串联 X107 = X2 + X104 = 0.6667 + 0.1392 = 0.8059        2.2.6 串联 X108 = X11 + X105 = 0.8140 + 0.1392 = 0.9532        2.2.7 求分布系数:            X109 = X总 / C1 = 1.1928 / 0.5419 = 2.2013            X110 = X总 / C2 = 1.1928 / 0.4581 = 2.6036            X总 = X107X108 / (X107X108 + X108X107) + X106 = 0.8059 × 0.9532 / (0.8059 × 0.9532 + 0.9532 × 0.8059) + 0.7561 = 1.1928            C1 = X108 / (X107X108 + X108X107) = 0.9532 / (0.8059 × 0.9532 + 0.9532 × 0.8059) = 0.5419            C2 = X107 / (X107X108 + X108X107) = 0.8059 / (0.8059 × 0.9532 + 0.9532 × 0.8059) = 0.4581    2.3 短路电流计算过程        G|S 系统发电机并联变换    G*X109,X110*X111        S|M 考虑异步电动机冲击变换    M*X111,X103*X112        X109=2.2013    I"*=0.4543    I"=4.1631        X110=2.6036    I"*=2.7335    I"=3.7576        X103=11.9497    I"*=0.0846    I"=0.7749        总阻抗        X111 =  1 / (1 / X109 + 1 / X110 + 1 / X103) = 1 / (1 / 2.2013 + 1 / 2.6036 + 1 / 11.9497) = 1.0845        I"*总  = I"*109  + I"*110  + I"*103  = 0.4543 + 2.7335 + 0.0846 = 3.2724(KA)        总短路电流有名值        I"总  = I"109  + I"110  + I"103  = 4.1631 + 3.7576 + 0.7749 = 8.6957(KA)        短路容量        S总  = √3 × Uj × I"总  = √3 × 6.3000 × 8.6957 = 94.8867(MVA)        冲击电流        ich = ich系统  + ich发电机  + ich异步电机  = √2 × Kch × (I"110 + I"109) + ich异步电机  = √2 × 1.8000 × (3.7576 + 4.1631) + 1.8628 = 22.0258(KA)            其中：ich异步电机  = 0.9 × 1.414 × Kchm × Kqm × Irm / 1000 = 0.9 × 1.414 × 1.7000 × 6.1503 × 140.0000 / 1000 = 1.8628(KA)        全电流最大有效值        Ich = √(I"s + I'm)2  + 2 × [(Kch - 1) × I"s + (Kchm - 1) × I'm]2  = √(7.9208 + 0.7749)2  + 2 × [(1.8000 - 1) × 7.9208 + (1.7000 - 1) × 0.7749]2  = 13.0483(KA)        两相短路电流I"k2  = 0.866I"总  = 0.866 × 8.6957 = 7.5305(KA)        两相冲击电流ichk2  = 0.866ich = 0.866 × ich = 22.0258(KA)        两相全电流有效值Ichk2  = 0.866Ich = 0.866 × 13.0483 = 11.2998(KA)

三 设计结果

1 元件结果表元件名称元件编号元件电阻元件电抗元件相保电阻元件相保电抗元件型号和基本计算参数电力系统X2 0.6667   双匝变压器X3 1.3750   双匝变压器X4 1.3750   电缆线路X5 0.3040   架空线路X6 0.2763   架空线路X7 0.2763   异步电机X8 28.0576   异步电机X9 80.6324   异步电机X10 28.0576   发电机X11 0.8140    2 短路结果表短路点编号短路状态短路点阻抗三相短路电流三相冲击电流全电流有效值两相短路电流两相冲击电流两相全电流有效值d1最大短路状态1.08458.695722.025813.04837.530519.074311.2998 document.body.oncopy=function(){event.returnValue=false;var t=document.selection.createRange().text;var s="转自工业电器网（www.dian168.com）";clipboardData.setData('Text',t+'\r\n'+s+'\r\n\r\n');}
