电能表错接线事故两例

电能表错接线事故两例

点击数:7943 次   录入时间:03-04 11:37:01   整理:http://www.55dianzi.com   经验交流

事故一:对一公用变压器低压线停电整改,恢复送电后,造成居民家电烧毁。
原因:如图1所示。这是一个装有三块单相电能表和三个单相闸刀的配电箱,由于工作人员在停电时误将表I的1号和4号端子进线互换,造成表II、表III的负载接在线电压下,致使电器设备被烧(图中虚线为正确接法)。

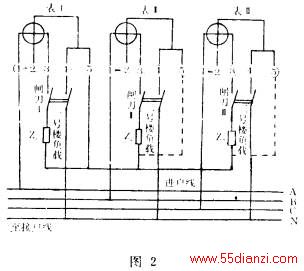

事故二:如图2所示。某一路供三幢宿舍楼用电,当工作人员为校验总表,拉闸刀1拆表时,出现二号楼部分用电设备被烧事故。
原因:属接线错误所造成。当拉开闸刀1时,二号楼负载Z2和三号接负载Z3串接在线电压之间。由于此时Z2比Z3大许多,造成其上分压达300V,使电器被烧。 电工之家

改正措施:如图2中虚线所示,各总表的零线进线须直接与进户线零线接通,进用户的零线应从本线引出,不能从其它电表端子上或表内零线上借用零线,造成公用一根零线的现象。进出电能表的零线若经过闸刀,则零线上不允许装保险丝,而应用导线直接连接。
