三相四线有功电能表错误接线分析

　　1．三相四线有功电能表电压线圈断开
　　

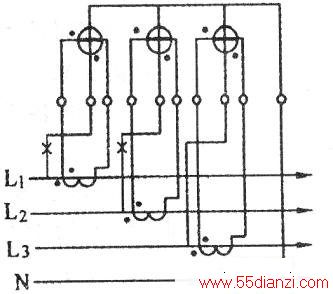

　　如下图所示。为两相电压线圈断线时的接线图，在三相负载平衡时，只计量单相电能，即P=UICosφ。
　　
　　若三相电压线圈都断线，则电能表不能计量，P=O。

　　
　　2．电流线圈极性接反
　　

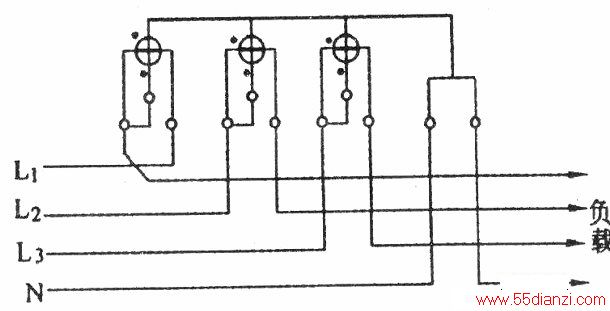

　　(1)任一相电流反进。当三相中有任一相电流线圈反接时，如下图所示(Ll相反进)，其功率表达式为P=P1+P2+P3=U1I1cos (180°-φ)+U2I2cosφ+U3I3cosφ=（1／根号3）UIcosφ
　　
　　(2)任两相电流反进功率表达式为P=P1+P2+P3=U1I1cos (180φ-φ)+U2I2cos(180°-φ)+U313cosφ=-(1／根号3)UIcosφ= (1/根号3) UIcosφ

　　(3)三相电流线圈全反接
　　

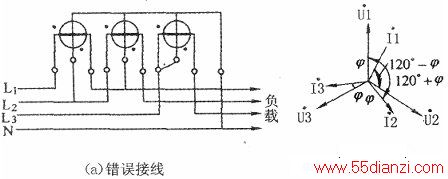

　　功率表达式为P+P1+P2+P3=UIcos(180.-‘p)=-3UIcos‘p3．三相三元件有两元件电压线圈未接对应相如下图(a)所示，如果Ll、L2两相电压线圈接颠倒，刚其计量的功率为

　　式中，U1、U2、U3为相电压：I1、I2、I3为相电流。

　　此结果说明电能表将不会转动，其相量图如下图(b)所示。

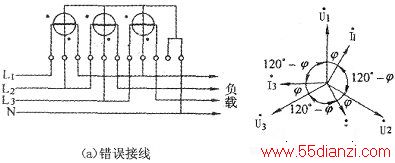

　　4．三元件电压线圈都未接在对应相上
　　
　　如下图所示。这时所计量的功率为

　　当U1=U2=U3，I1=12=13时3

　　即该时计量的功率随负载功率因数角φ而变化，当φ>30°，P>O，电能表铝盘正转；φ<30°，φ<0，电能表铝盘反转：φ=30°，P=O，电能表铝盘不转。
