●关于输出代码
用语
意义
2进制代码(binary code)
用2个值(“0”和“1”、“OFF”和“ON”等)的组合构成的符号。
10进制代码(decimal code)
采用10进制的代码。使用0、1、2、3、4、5、6、7、8、9。
2位10进制代码
(binary-coded decimal code)
将10进制分开的数字用2进制表示。也叫BCD代码。
2位16进制代码
(binary-coded hexadecimal code)
将16进制分开的数字用2进制表示。使用0、1、2、3、4、5、6、7、8、9、A、B、C、D、E、F。
奇偶校验(parity check)
是一个检测2进制代码有无错误的方法。加上奇偶校验用的信号,作为奇数(或偶数)统一起来,将其用于判定。
实码(real code)
作为电子电路的2值信号,将相对于接地电压较高的H定为1,较低的L用0表示。
补码(complement code)
与实码相反,“H”用0表示,“L”用1表示。
●关于刻度盘的「+」、「-」显示
(-PM型)
以06型(2位10进制代码)显示,但也可以制成以「+、-、+?-」显示的机型,而不是以「0、1、2?9」显示。
其型号为A7□-206-PM或A7□-206-PM-1。
下图为A7BS-206-PM的示例,将本体的输出端子1和COM端子间作为2进制代码使用。
A7BS-206-PM的示例
型号
本体/接插件
COM.的端子编号
和COM.连接的
端子编号
A7BS
本体
C
1
2
4
8
接插件
2
4
5
6
7
+(0)
—(1)
●
+(2)
●
—(3)
●
●
+(4)
●
—(5)
●
●
+(6)
●
●
—(7)
●
●
●
+(8)
●
—(9)
●
●
注1. ●标记表示内部开关为ON状态。
注2. ( )内的数字表示为A7BS-206型时的刻度盘。
●关于带制动器的型号
是一种在任意位置间锁定转子的机构,有两种型号,组装时设定的型号和能够在外部进行任意设定的型号。
例如,将0~9的显示设定为在0~5范围之外不旋转。
·在型号的末尾加上-S□□,在□□填入设定数值的范围。
例: A7PS-203-S05 ·能够制成带制动器的机型分别为A7DP、A7D、A7BS、A7BL、A7PS及A7PH。个别型号请至本公司垂询。
·A7BS-□-S附带止动销,客户可以从外部进行任意设定。
·对于A7MD、A7CN-1、A7CN-2、A7CN-L2系列不能制成带制动器的机型。

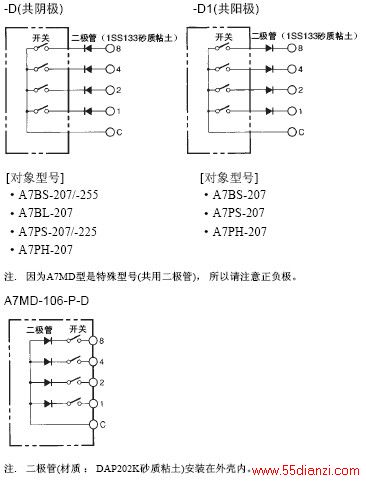

●关于带二极管的型号
