■固态继电器(SSR)的定义
●SSR和有接点继电器的不同
所谓SSR， 是固态继电器（Solid State Relay） 的简称， 是无可动接点部分的继电器（无接点继电器）。在动作上与有接点继电器相同， 但是该继电器使用半导体闸流管、晶闸管开关元件、二极管、晶体管等半导体开关元件。另外也使用名为光电耦合器的光半导体， 使其输入输出绝缘。光电耦合器的特点是用光的信号在绝缘空间中进行传送， 所以绝缘性更好， 传送速度也更快。
SSR是用无接点的电子零件制造的， 比有接点的有很多优点。其中最大的优点是， 不会像有接点继电器一样因开关而损耗接点。
特别是：
●可以对应高速、高频率开关 ●没有接触不良 ●发生干扰小 ●没有动作音等， 适用于广泛的领域。

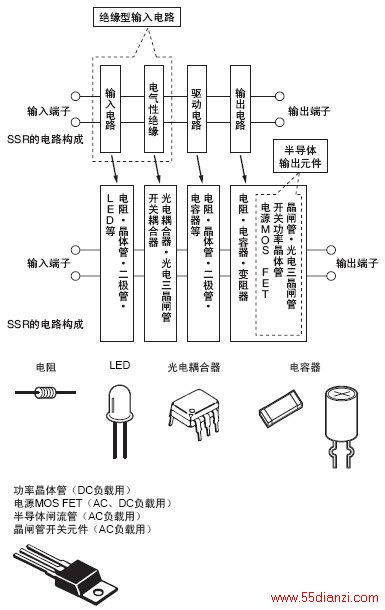

固态继电器(SSR)的构成

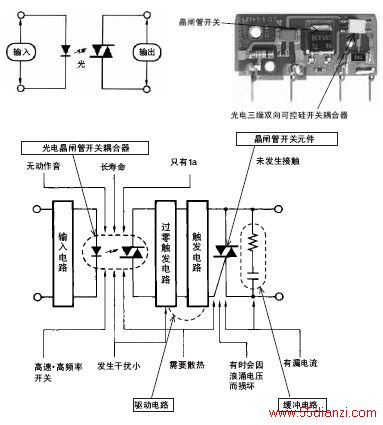

固态继电器(SSR) （交流负载开关的代表示例）

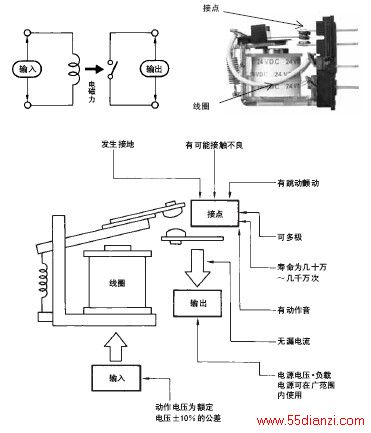

电磁继电器(EMR:Electro Magnetic Relay)
向线圈施加输入电压， 使其发生电磁力， 移动可动铁片， 从而切换接点。不仅可在控制柜上使用， 还可用于其他范围。而且原理简单可低成本加工。

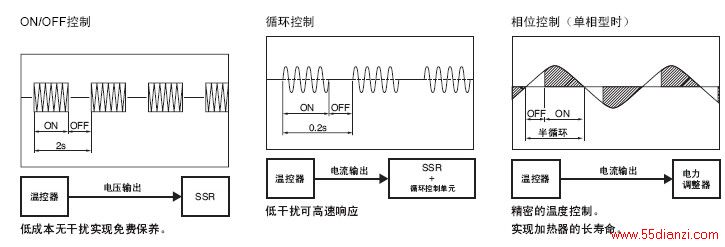

●SSR的控制（ON/OFF控制、循环控制、相位控制）
ON/OFF控制接受温控器的电压输出信号， 通过开关SSR来控制加热器的ON/OFF。在电磁继电器中也可进行相同的控制， 但是以数秒间隔控制ON/OFF， 使用数年时需要SSR。
循环控制（G32A-EA） 以0.2秒（固定） 为控制周期。其方式是使其在0.2秒内ON/OFF， 从而控制输出电力。
接受温控器的电流输出4~20mA来控制
循环控制中的注意点
进行循环控制时， 每秒钟接通电源5次（控制周期为 0.2S）。
由于变压器负载中的接通电流非常大（通常电流的10倍左右）
(1)SSR的额定没有余量导致SSR的破坏。
(2)负载电路上的断路器发生触发。
可能出现以上情况。因此， 循环控制中不能进行变压器一次侧的电力控制。
相位控制接受温控器的电流输出4～20mA的信号， 使输出量每半循环发生变化。可进行高精度的温度控制， 多用于半导体制造装置中。
●MOS FET继电器的构成和动作原理
MOS FET继电器是在输出元件中使用功率MOS FET的SSR。为使功率MOS FET动作， 光电二极管阵列作为受光元件使用。输入端子中有电流流过时， LED会发光。这个光使光电二极管阵列中发生光电流， 这使栅极电压使功率MOS FET置于ON。用源共通连接2个功率MOS FET， 可控制AC负载。DC专用的类型中有带1个电源 MOS FET的类型。
信号用MOS FET继电器G3VM不含变阻器。
●MOS FET继电器的名称
该商品为新型商品， 在各个公司有各种名称、商标。下表表示信号用（相当于G3VM） 的示例。
厂商名样本上的名称东芝光继电器松下电工Photo MOS继电器日本电气光MOSFET继电器冲电气光MOS开关冲田制作所Photo DMOS-FET继电器HPSolid State Relay欧姆龙MOS FET继电器
■SSR的内部电路构成例
负载规格过零触发功能绝缘方式电路构成型号交流负载用有 ＊1光电耦合器
G3H
G3B
G3F
G3NA（AC输入）无光电三端双向可控硅开关
G3NE
G3J
G3F
G3H
G3TA-OA有 ＊1光电三端双向可控硅开关
G3PA-VD
G3PB（单相）
G3NA（DC输入）
G3NE有 ＊1光电三端双向可控硅开关

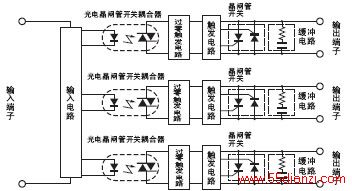

G3PB-2（N）（三相） ＊2有 ＊1光电三端双向可控硅开关

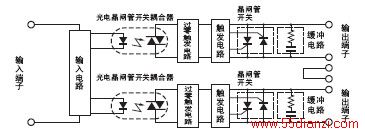

G3PB-3（N）（三相） ＊2有 ＊1光电耦合器
G3NA-4□□B型
G3NH
G3PA-4□□B型
G3PB-5□□B型直流负载用——光电耦合器
G3FD、 G3HD
G3BD
G3TA-OD
G3NA-D交流·直流
负载用无光电·霍尔·耦合器
G3FM
＊1. 过零触发功能
具有过零触发功能的SSR在交流负载电压为零或接近零时动作。
具有过零触发功能的SSR有以下效果。
·减小负载接通时的爆裂噪声。
·在灯、加热器、马达等的负载中由于抑制了接通电流，可以减轻对电源的影响，还可以减小接通电流保护电路。
＊2. 200V型的输出开关元件上使用了晶闸管。
