励磁系统是同步发电机的重要组成部分，对电力系统及发电机的稳定运行有十分重要的影响。由于励磁系统相对较为复杂，主要包括励磁功率单元和励磁控制部分，因而励磁故障的发生率在发电机故障中是较高的。加强失磁保护的研究，找到一个合理而成熟可靠的失磁保护配置方案是十分必要的。
由于失磁保护的判据较多，闭锁方式和出口方式也较多，因此失磁保护的配置目前在所有发电机保护中最复杂，种类也最多。据国内一发电机保护的大型生产厂家统计，2000年中，该厂所供的失磁保护配置方案就有20多种。如此之多的配置方案对于现场运行是十分不利的。不仅业主和设计部门难以作出选择，而且整定、调试、运行、培训都变得复杂。这样，现场运行经验和运行业绩不易取得，无法形成一个典型方案以提高设计、整定效率和运行水平，也不利于保护的成熟和完善。从电网运行中反映，失磁保护的误动率较高。
湖北襄樊电厂4台300MW汽轮发电机组，首次在300MW发电机组上采用国产WFB－100微机保护，经过近3年的现场运行，其失磁保护在试运行期间发生过误动作，在采取一定措施后，未再误动。近年来，失磁保护先后经过数次严重故障的考验和进相运行实验，都正确动作。本文将分析该厂失磁保护方案的特点，并以此为典型方案，以供同行借鉴参考。
2 失磁保护的主判据
目前失磁保护使用最多的主判据主要有三种，分别是1）转子低电压判据，即通过测量励磁电压Ufd是否小于动作值；2）机端低阻抗判据Z＜；3）系统低电压Um＜。三种判据分别反映转子侧、定子侧和系统侧的电气量。
2．1 转子低电压判据Ufd
早期的整流型和集成电路型保护，采用定励磁电压判据，表达式为：
Ufd＜K·Ufd0，
Ufd0为空载励磁电压，K为小于1的常数。
目前的微机保护，多采用变励磁电压判据Ufd（P），即在发电机带有功P的工况下，根据静稳极限所需的最低励磁电压，来判别是否已失磁。正常运行情况下（包括进相），励磁电压不会低于空载励磁电压。Ufd（P）判据十分灵敏，能反映出低励的情况，但整定计算相对复杂。因为Ufd是转子系统的电气量，多为直流，而功率P是定子系统的电气量，为交流量，两者在一个判据进行比较。如果整定不当很容易导致误动作。在襄樊电厂1＃机试运行期间就因为该判据整定值偏大而误动2次。经检查并结合进相运行试验数据进行分析发现，整定值K偏大的主要原因是在整定计算中，发电机空载励磁电压Ufd0、同步电抗Xd，均采用的是设计值，而设计值与实测值有较大的差别［1］。如襄樊电厂1＃机的设计值Ufd0＝160V，Xd＝1．997（标么值），而实测值Ufd0＝140V，Xd＝1．68（标么值）。由此造成发电机在无功功率较小或进相运行时，Ufd（P）判据落入动作区而误动。这种情况，在全国其他地区也屡有发生，人们往往因此害怕用此判据。对于水轮机组，由于Xd与Xq的不同，整定计算就更繁琐一些［2］。
但是勿容置疑的是，该判据灵敏度最高，动作很快。如果掌握好其整定计算方法，在整定计算上充分考虑空载励磁电压Ufd0和同步电抗Xd等参数的影响，或在试运行期间加以实验调整，不仅可以避免误动作，而且是一个十分有效的判据。能防止事故扩大而被迫停机，特别适用于励磁调节器工作不稳定的情况。
在机组的进相运行试验时，一台机组在进相深度较深时，励磁调节器2次突然失稳，Ufd（P）判据迅速动作，使励磁2次成功恢复，避免了切机事故。2次现场记录如下：
1）动作前，发电机带有功P＝200MW，无功Q＝－82Mvar，功角δ＝59．3°。继续加大进相深度时，励磁调节器失稳，Ufd突然从170V骤减至122V，已低于空载励磁电压。Ufd（P）判据迅速动作，发信、减出力并切换厂用电，励磁调节器工作恢复正常。
2）动作前，发电机带有功P＝300MW，无功Q＝－50Mvar，功角δ＝61°。这时，无功Q突然从－50Mvar增至－80Mvar，励磁电压急剧下降。Ufd（P）判据出口动作，励磁恢复正常。
2．2 低阻抗判据Z＜
反映发电机机端感受阻抗，当感受阻抗落入阻抗圆内时，保护动作。失磁保护的阻抗圆常见有两种，一是静稳边界圆Z1；另一个是异步圆Z2，如图1所示。还有介于两者之间的苹果圆（主要用于凸极机）。发电机发生低励、失磁故障后，总是先通过静稳边界，然后转入异步运行。因此，静稳边界圆比异步圆灵敏。由于静稳边界圆存在第一、二象限的动作区，在进相运行时，当进相较深的时候，有可能误动。
静稳边界圆Z1与纵轴交于A、B两点，A点为系统阻抗XS，B点为Xd（同步电抗）。在整定计算时，A点系统阻抗XS有时取最大方式下的阻抗，有时取最小方式下的阻抗，B点Xd的取值有时为保证能可靠动作，乘上一个可靠系数K（K一般取1．2）［3］。若机组不将进相运行作为正常运行方式，用以上整定计算方法保护都不会误动作。但是若将进相运行作为正常的运行方式，整定计算时应充分考虑进相运行对保护的影响，以防止误动作［4］。

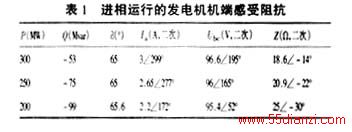

以襄樊电厂4＃机进相实验数据为依据，计算出在进相深度达到最大时（δ＝65°）的阻抗值，看是否会落入动作区内。如表1.
1）若XS取最小系统阻抗（大方式），A点为Xs．min（0，3），B点不乘可靠系数K，则B点为Xd（0，－34）。圆心（0，－15．5），半径18．5。上表中三种工况所对应的感受阻抗与圆心的距离分别为21．1，20．8，21．8。尚有10％以上的可靠系数。
2）若XS仍取最小系统阻抗，B点乘可靠系数1．2，B点为1．2 Xd（0，－40．8）。圆心（0，－18．9），半径21．9。表1中三种工况所对应的感受阻抗与圆心的距离分别为23，23．3，22．6。可靠系数小于5％，几乎没有裕度。
3）若XS取最大系统阻抗（小方式），A点为Xs．max（0，4．7），B点不乘可靠系数K，B点为Xd（0，－34）。圆心（0，－14．7），半径19．4。表1中三种工况所对应的感受阻抗与圆心的距离分别为20．7，20．6，21．76。可靠系数小于7％，裕度很小。
4）若XS取最大系统阻抗（小方式），B点又乘可靠系数1．2。表1中三种工况必有误动作发生。
由此可见，对进相运行的机组，以上第4种整定计算方法不可取。第2、3种整定计算方法，在系统振荡，进相深度过深，三相不平衡以及机组特性差异等因素下，也可能造成保护误动而停机解列。因此，对把进相运行作为正常运行方式的机组，宜采用异步圆跳闸，可有效保证进相运行时不误动。若采用静稳圆，须用第1种整定计算方法，或干脆去掉阻抗圆的第一、二象限部分，取XS＝0，将系统等值为无穷大系统，B点取Xd。这样不仅整定计算简化，而且不会造成进相运行时保护误动。
2．3 系统低电压判据
反映系统（电厂高压侧母线）三相同时低电压。本判据主要用来防止由发电机失磁故障引发无功储备不足的系统电压崩溃。这种判据在系统容量较小、电厂与系统联系薄弱或系统无功不足时，能可靠动作。这种情况往往出现在远离负荷中心的水电厂或坑口火电厂的建设初期，或水电厂的枯水期［5］。高压侧母线的三相电压严重下降将导致系统稳定运行的破坏，因此须快速跳闸。
当电厂建成后，一般有多台发电机并联运行，而且电厂能量外送的输变电工程也竣工投产，此时，一台发电机失磁不大可能将高压侧母线电压Um下降到整定值（0．8～0．85 Un）以下，本判据往往不能动作。因此，在设计失磁保护的逻辑回路时，不应将系统低电压判据和其他失磁主判据“与”来出口，以免闭锁失磁机组的停机出口。宜采用当其他失磁主判据满足时，若系统低电压判据不满足，则经一较长延时跳闸；若系统低电压判据也满足，则快速跳闸。
对于与系统联系紧密的电厂和小型机组，本判据完全可以取消。
3 失磁保护典型配置方案
3．1 逻辑回路
典型配置方案采用上节所叙述的三个主判据，并结合PT断线闭锁的辅助判据，组成完整的低励失磁保护。逻辑图如图2：
3．2 本方案的特点
Ufd（P）判据直接反映励磁电压，最直接地反映了一切低励和失磁故障；变励磁低电压判据也是最灵敏，动作最快的主判据，是三个主判据中唯一能可靠地反映低励故障的判据。因此，典型配置中选用这一判据，不仅可通过延时发信、减出力等（或切换励磁），可能使励磁恢复正常，或值班员采取措施以恢复励磁；同时也作为跳闸的必要条件。
