压缩空气储缸安全泄压装置的选用
点击数：7357 次 录入时间：03-04 11:39:48 整理：http://www.55dianzi.com 经验交流
安全阀的整定压力（即开启压力）可通过弹簧预紧缩量来进行调节，但每一根弹簧只能在一定的开启压力范围内工作，超出该范围就需要另换弹簧。同一公称压力的阀门按弹簧设计的开启压力调整范围可划分不同的工作压力级。选用安全阀时，应根据所需开启压力值，确定阀门工作压力级。根据《钢制压力容器》附录B6.2，确定安全阀的开启压力
PW——容器的工作压力；
Ps选为0.75MPa。
根据《化工工艺设计手册》上册第五章表5-9，取工作压力级0.6～0.8MPa。
3.4 安全阀的排放面积

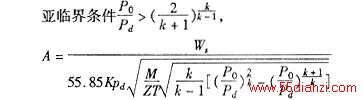

根据《钢制压力容器》附录B6.3安全阀的排放面积：
A——安全阀的最小排放面积，mm2；
Ws——容器的安全泄放量，kg/h；
C——气体的特性系数；
K——安全阀的排放系数；
P0——安全阀的出口侧压力，MPa；
Pd——安全阀的排放压力，MPa；
M——气体的摩尔质量，kg/kmol；
Z——气体在操作温度压力下的压缩系数；
T——气体的温度，K。

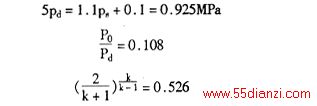

由于空气的绝热系数k=1.41，根据《钢制压力容器》附录B中表B1，知气体的特性系数C=357，根据《压力容器安全技术监察规程》附录
所以选用临界条件公式。根据《压力容器安全技术监察规程》附录5，全启式安全阀排放系数K=0.6～0.7，取K=0.6。空气的气体摩尔质量M=2895kg/kmol。根据《钢制压力容器》附录B，空气的压缩系数Z=1
