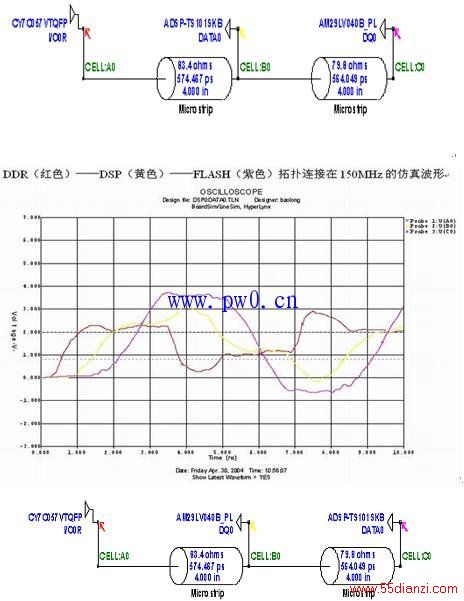

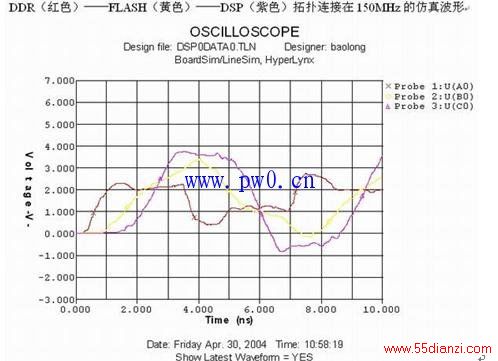

附图是使用Hyperlynx仿真数据信号在DDR——DSP——FLASH拓扑连接，和DDR——FLASH——DSP连接时在150MHz时的仿真波形。
可以看到，第二种情形，DSP处信号质量更好，而FLASH处波形较差，而实际工作信号时DSP和DDR处的波形。
76、频率30M以上的PCB，布线时使用自动布线还是手动布线；布线的软件功能都一样吗？ 是否高速信号是依据信号上升沿而不是绝对频率或速度。自动或手动布线要看软件布线功能的支持，有些布线手工可能会优于自动布线，但有些布线，例如查分布线，总线时延补偿布线，自动布线的效果和效率会远高于手工布线。一般 PCB基材主要由树脂和玻璃丝布混合构成，由于比例不同，介电常数和厚度都不同。一般树脂含量高的，介电常数越小，可以更薄。具体参数，可以向PCB生产厂家咨询。另外，随着新工艺出现，还有一些特殊材质的PCB板提供给诸如超厚背板或低损耗射频板需要。 77、在PCB设计中，通常将地线又分为保护地和信号地；电源地又分为数字地和模拟地，为什幺要对地线进行划分？ 划分地的目的主要是出于EMC的考虑，担心数字部分电源和地上的噪声会对其它信号，特别是模拟信号通过传导途径有干扰。至于信号的和保护地的划分，是因为EMC中ESD静放电的考虑，类似于我们生活中避雷针接地的作用。无论怎样分，最终的大地只有一个。只是噪声泻放途径不同而已。 78、在布时钟时，有必要两边加地线屏蔽吗？ 是否加屏蔽地线要根据板上的串扰/EMI情况来决定，而且如对屏蔽地线的处理不好，有可能反而会使情况更糟。 79、布不同频率的时钟线时有什幺相应的对策？ 对时钟线的布线，最好是进行信号完整性分析，制定相应的布线规则，并根据这些规则来进行布线。 80、PCB单层板手工布线时，是放在顶层还是底层？ 如果是顶层放器件，底层布线。 81、PCB单层板手工布线时，跳线要如何表示？ 跳线是PCB设计中特别的器件，只有两个焊盘，距离可以定长的，也可以是可变长度的。手工布线时可根据需要添加。板上会有直连线表示，料单中也会出现。 82、假设一片4层板,中间两层是VCC和GND，走线从top到bottom，从BOTTOM SIDE流到TOP SIDE的回流路径是经这个信号的VIA还是POWER？ 上一页 [1] [2] [3] [4] 下一页
