中华人民共和国国家标准
带电作业用绝缘滑车GB13034—91
Insulatedpulleysforliveworking
国家技术监督局1991-07-15批准1992-04-01实施
1主题内容与适用范围
本标准规定了带电作业用绝缘滑车的品种规格、材料、技术要求、试验方法和检验规则。
本标准适用于高压电气设备上带电作业用绝缘滑车。
2引用标准
GB5129.5环氧层压玻璃布板
HG2—869聚酰胺1010树脂
GB58六角槽形螺母
GB60六角槽形扁螺母
GB311.2～311.6高电压试验技术
ZBJ80009起重滑车技术条件
3品种规格
3.1型号规格
3.1.1绝缘滑车共分为15种型号，其种类见表1，结构及主要尺寸见图1～图9。

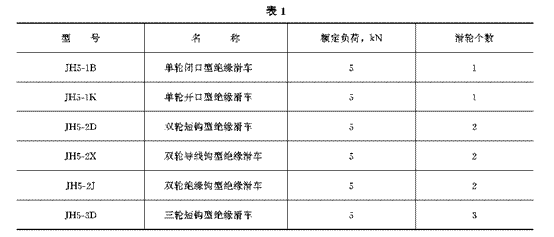

表1

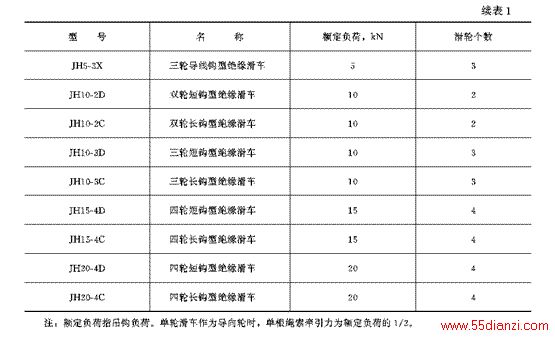

续表1
注：额定负荷指吊钩负荷。单轮滑车作为导向轮时，单根绳索牵引力为额定负荷的1/2。

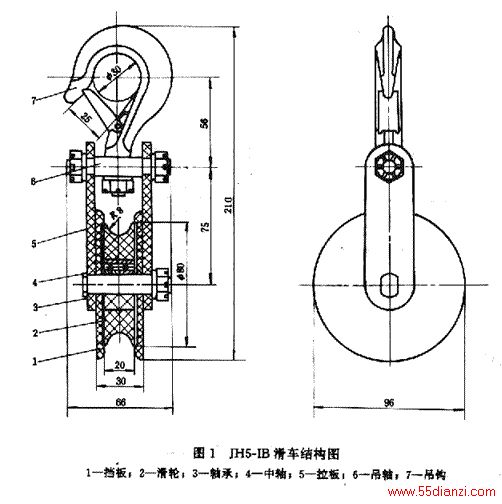

图1JH5-IB滑车结构图
1—挡板；2—滑轮；3—轴承；4—中轴；5—拉板；6—吊轴；7—吊钩
图2JH5－1K滑车结构图
1—固定销；2—活动拉板；3—吊钩；4—吊轮；5—隔板；6—滑轮；
7—中轴；8—轴承；9—固定拉板

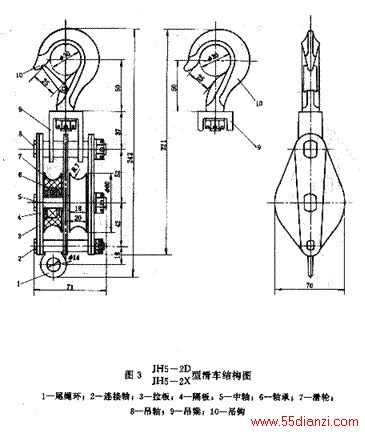

图3JH5－2DJH5－2X型滑车结构图
1—尾绳环；2—连接轴；3—拉板；4—隔板；5—中轴；6—轴承；
7—滑轮；8—吊轴；9—吊梁；10—吊钩

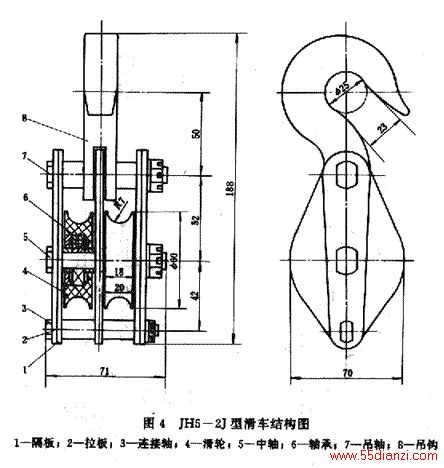

图4JH5－2J型滑车结构图
1—隔板；2—拉板；3—连接轴；4—滑轮；5—中轴；6—轴承；
7—吊轴；8—吊钩

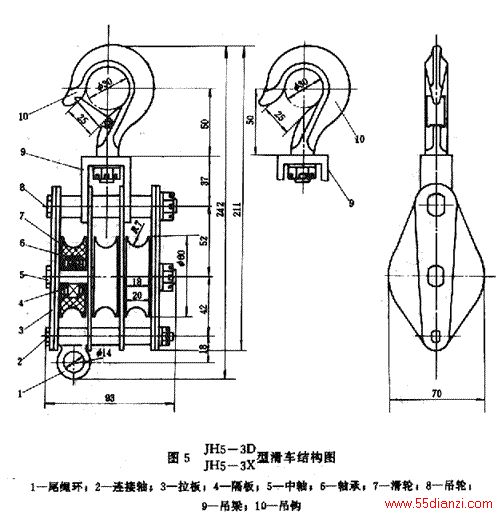

图5JH5－3DJH5－3X型滑车结构图
1—尾绳环；2—连接轴；3—拉板；4—隔板；5—中轴；6—轴承；
7—滑轮；8—吊轮；9—吊梁；10—吊钩

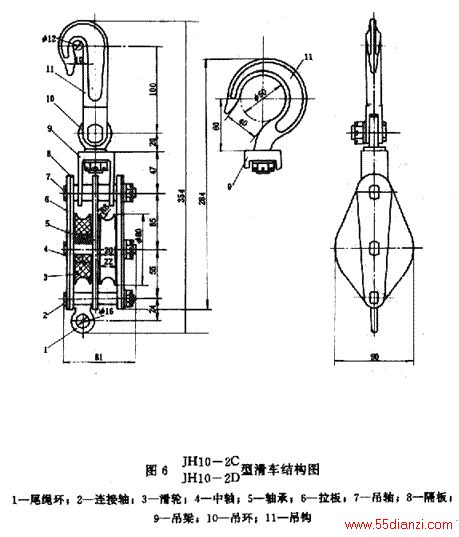

图6JH10－2CJH10－2D型滑车结构图
1—尾绳环；2—连接轴；3—滑轮；4—中轴；5—轴承；6—拉板；
7—吊轴；8—隔板；9—吊梁；10—吊环；11—吊钩
图7JH10－3CJH10－3D型滑车结构图
1—绳尾环；2—连接轴；3—拉板；4—隔板；5—中轴；6—轴承；
7—滑轮；8—吊轴；9—吊梁；10—吊环；11—吊钩
