继电器主要参数的测试

CA1

30mV~60V，0.01~0.1A

10mA × 100mV

CA2

5~250V  ，  0.1~1.0A

100mA × 24V

CA3

5~600V ，  0.1~100A

1A × 24V

6．4绝缘性能
... 继电器绝缘电阻的测试一般都使用兆欧表，被测继电器应置于优质绝缘板上，测试电压应符合各产品技术要求规定，一般加电压2s之后的最小值即为被测值。
... 介质耐压测试时在最高电压（110%额定电压）下保持1~5s，有争议时应以额定电压保持1min为准。

6．5时间参数
... 时间参数的测量电路如图2示所示，也可以用其他合适的电子仪器、仪表代替，但触点负载应为阻性，测动作、释放及回跳时间用10mA × 6v(阻性负载)，测稳定时间负载为50μA × 50mV（阻性负载）。仪器的分辩率为1μS。
... 测量动作时间应以额定工作电压的下限激励，测量释放时间应从额定工作电压的上限切除。

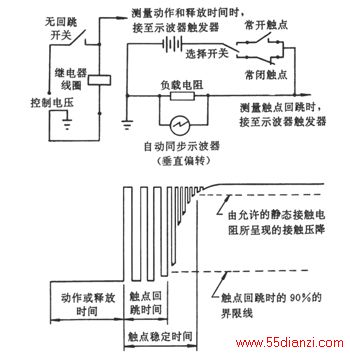

图2. 测量动作和释放时间及触点回跳时间的典型电路和典型波形图

6．6外形尺寸
... 外形尺寸检查的依据是外形图，测量引出端位置尺寸时，应在距底板3毫米范围内测量，测量时所施外力不得造成继电器的任何损伤。
... 若无特殊规定，第6.1~6.5条测量均在正常气候条件下进行：温度15~35摄氏度，相对温度45%-75%，大气压力86.7~106.7Kpa.
