目前 ，在工矿企业中，使用最多的控制箱就是多个 回路 的开关箱 ，它主要用来给各种设备提供电源 ，包括

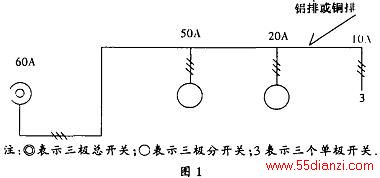

铝排或铜电机的供电、车间照明等等 ．开关箱一般都设有总 开关 ，然后是分路开关．开关箱的连接形式主要有 两种 ：一种是直接采用铝排或铜排连接(如 图 1)．

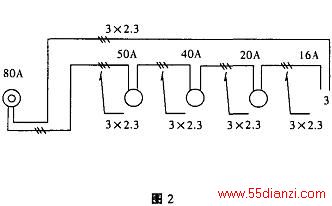

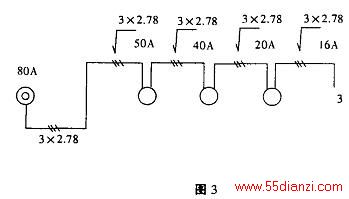

这种连接形式铜排或铝排的干线一般采用 15mm ×3mm的铝 排或铜排 ，支线也 可以更细一些 ，要 求配电箱 的尺寸相对大一些 ，要有足够 的空间错 开排列三相的铝排或铜排 ，而且铜排或铝排裁剪 起来要专用设 备．它 的优点是 当开关连接处所能 容纳的导线因线径太粗而不好压线时采用 ．另一种是利用单股导线的链式 连接．这种连接形式采用导线连 接 ，操作起来 比较方便 ．一般 ，对于小型开关箱使用最多的还是 C45N系列空气开关 ，其尺寸采用国际上统一标准制造 ，而且导线接入开关箱的压线方式也完全相 同(包括 C45N，DZ47，DZ63等)．但这种 开关 的进线 口和出线 口只能压一根或者是两根相同规格的单股铜芯线 ，三根则接触不 良，其连线方式如 图 2．由于受开关 接入处的压线方式的限制 ，每个开关的入 口处都必须接 6mm 的铜芯线 (即 2．78mm线径 )．因为按图中开关 所标的额定值 ，总开关 的出线应采用 2．78mm的单股铜芯线(10mm 以上截 面就不再是单股铜芯线 了)，所 以对 16A或 20A的开关也只能采用2．78mm的铜芯线，而且导线线径越粗就越难压紧．其实，也可以巧妙地 改接为图 3所示的连接．这样总开关出线采用双2．3mm单股铜芯线(即总开关出线孔 A，B，C各孔采用两根
2．3mm导线，每根2．3mm线径相当于截面是4 mm 铜芯线，故双2．3mm线丝相当于截面是8mm 的导线’ 比单 根2．78mm的导线更符合要求，而且线径压得也更为牢固．更重要的是每个进线孔刚好压住2根2.3mm
铜芯线 ，操作起来十分方便 ．当电流额定值更大时，可采用双2．78mm的导线来连接·一般c45N系列 的开关
最大的也只能做到额定值100A，所以用双2．78mm线径应该是可 以解决问题的·
