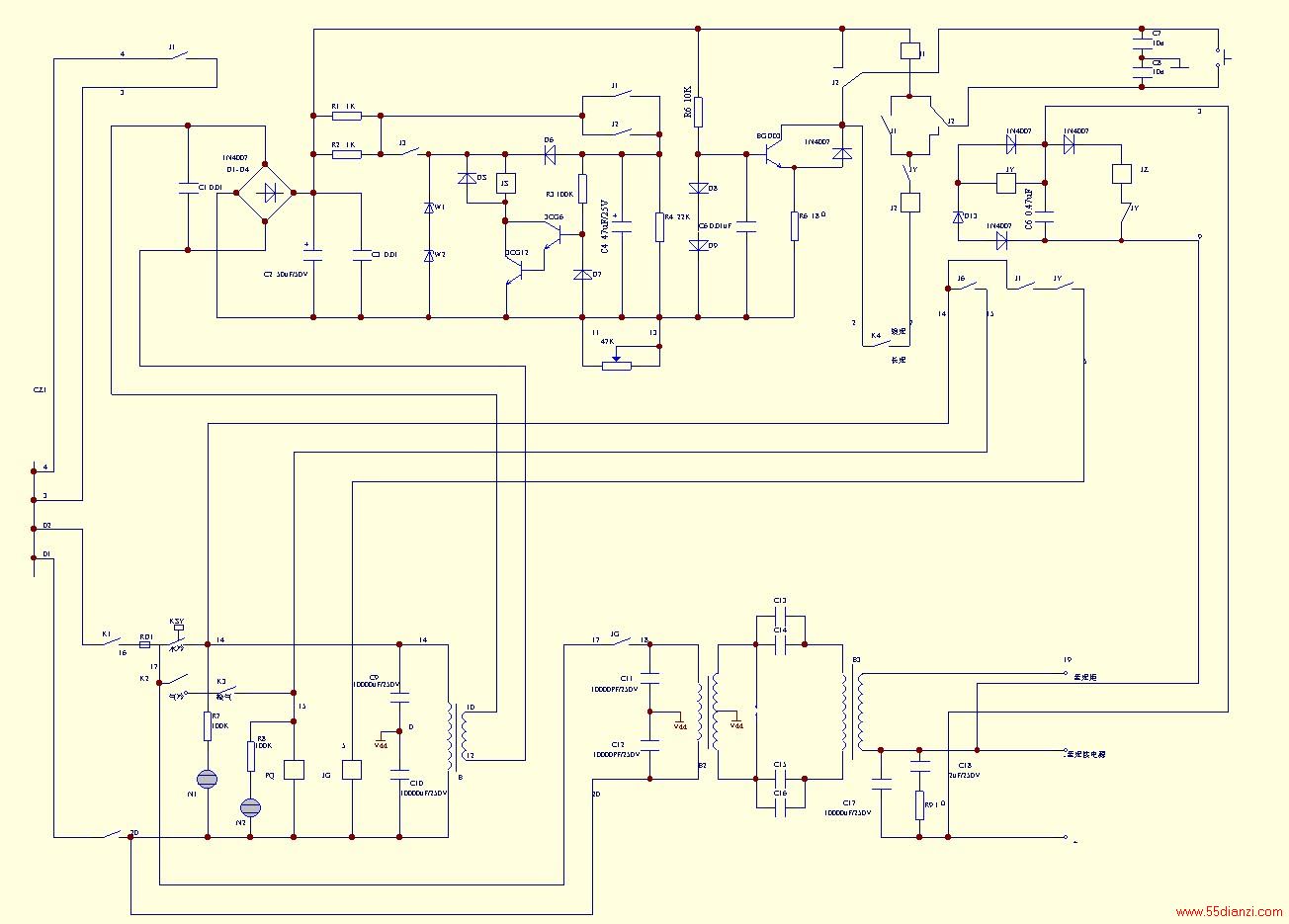

直流手工氩弧焊机控制器

序号

代号

名称规格

数量

1

B1

变压器110V/36V  5VA

1

2

B2

高频变压器100V/2500V

1

3

B3

高频变压器

1

4

C1C3C5C7C9

电容器CJ11  0.01uF/160V

5

5

C2

电解电容器CD11  50uF/5

1

6

C4

电解电容器CD11  47uF/2

1

7

C6

电容器CJ11  0.47uF/160

1

8

C9C10C11C12C17

电容器CY-3  10000P/250

5

9

C13C14C15C16

电容器CY-3  3300P/2500

4

10

C18

电容器CJ41—2  2uF/250V

1

11

D1—D13

二极管1N4004

13

12

W1W2

稳压管2CW   110

2

13

W3

稳压管2CW   115

1

14

BG1

三极管3DC   12B

1

15

BG2

三极管3DC   6C

1

16

BG3

三极管3DD   01B

1

17

R1R2

电阻RJ—1—1K欧

2

18

R3R7R8

电阻RJ—0.5—100K欧

3

19

R4

电阻RJ—0.5—2.2K欧

1

20

R5

电阻RJ—0.5—10K欧

1

21

R6

电阻RJ—0.5—18欧

1

22

R9

电阻RJ—1—1欧

1

23

CZ1

插座P20KGQ

1

24

CZ2

插座CAY-2

1

25

DQ

电磁气阀二位三通110V

1

26

KSY

水压开关

1

27

FD

发电器

1

28

Jg

继电器DZ-6型AC110V2*2

1

29

J1J2JS

继电器JZX-17F  DC24V 4Z

3

30

JY

继电器JZX-17F  DC48V 4Z

1

31

JZ

继电器JZX-17F  DC12V 4Z

1

32

K1

钮子开关KN3  2*2

1

33

K2

钮子开关KNX  1*2

1

34

K3  K4

钮子开关KN4  1*2

2

35

W

电位器118-1X2A-47K欧

1

36

RD

管状保险丝BLX  6*303A

1

37

N1N2

氖气泡NHO-4C
