DW4—10柱上油断路器事故跳闸报警装置

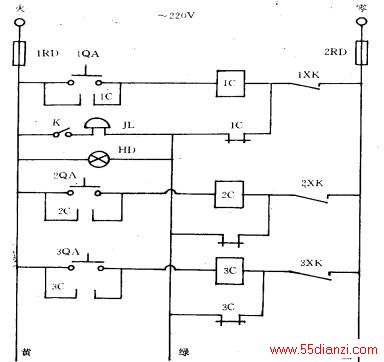

 一、安装     开关K、警铃JL、灯炮均安装在主控室内，限位开关安装在油开关的操作机构内，QA和C安装在一个自制的防雨的小白铁盒内，将其分别固定在每个出口隔离开关操作把手背面的槽钢上。图中的黄、绿、兰3根线分别为火线，回电铃线和零线，是为了安装方便而将3根线从颜色上有所区别。图中只画了3个出口情况，可根据10kV出口的多少相应增加QA、C、XK即可。    二、原理    正常情况下，油开关都在合闸位置时，其所对应的XK全部断开，JL、HD与电源断开，无音响灯光信号。    当第一出口油开关事故跳闸时，1XK接通，其电流回路为。这时灯亮，JL响，发出信号。值班人员可首先将K断开，使音响消失，灯光信号保留，然后，到室外逐个按动QA，当按到lQA时，1C吸合信号消失。其电流回路为：电源火→1RD→1C（常开）→1C（线圈）→1XK→12RD→电源零。1C吸合后，其常闭触点断开，切断信号回路。如果又一个10kV出口发生事故跳闸，同样可以发出信号，分析方法同前。所以，此种装置能够重复动作。值班人员回到室内时，还需将K扳到“通’状态，为下次报警做好准备。    经过一年多的使用，证明此装置非常方便、可靠，很适合于多个出口的简易站作为跳闸报警用。
