配电图

配电图

点击数:7594 次   录入时间:03-04 11:42:34   整理:http://www.55dianzi.com   电工手册
                                                                   配电图

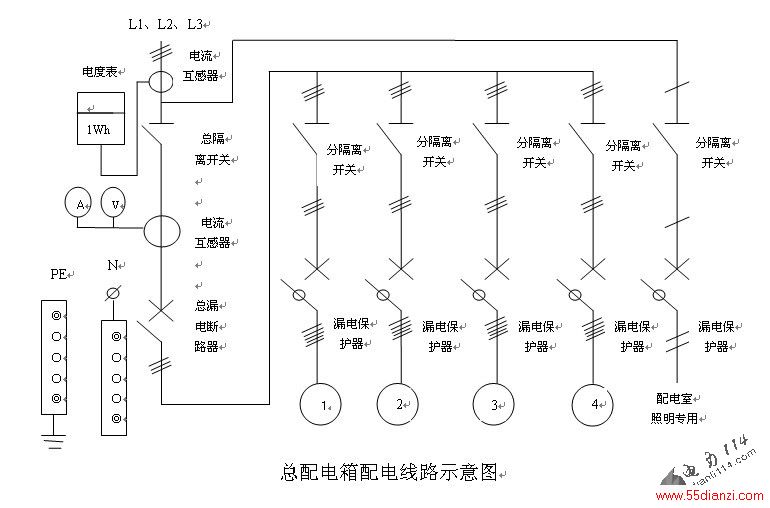

说明:1、当总路设有总漏电断路器(其同时具有过载、短路、漏电保护功能)时,总路可不设总断路器和熔断器;各分支回路也可不设漏电保护器。

2、①、②、③回路可用于各分配电箱回路或其一用于大型设备的专用回路;④可用于总照明回路。

3、N —为工作零线单子板,各分支回路中的工作零线必须从工作零线单子板上接出,严禁串联接出。

4、PE —为专用保护零线单子板,各分支回路中的专用保护零线必须从专用零线单子板上接出,严禁串联接出。

5、此图为两种配电线路,如果总路设有总漏电断路器,则各分支回路可不设分路断路器;如果总路不设总漏电断路器,则各分支回路必须设置分支回路漏电断路器。
