论BX 系列焊机常见故障及其排除

论BX 系列焊机常见故障及其排除

点击数:7742 次   录入时间:03-04 11:52:58   整理:http://www.55dianzi.com   电工手册
摘要:
本文首先以BX -330型电焊机为例介绍了电焊机的工作原理,然后以表格的形式列出了BX 型电焊机的常见故障及其排除方法,给出了电焊机的日常维护方法。最后以BX-3系列为例介绍了典型故障的维修方法。
关键字:BX 型电焊机   故障    维护
    电焊机被广泛使用于建筑、维修、制造业等行业中,尤其以BX 型使用最为广泛。因此了解BX 型焊机的常见故障及其排除方法是非常重要的。
1.工作原理
    首先以BX -330型电焊机为例介绍它的工作原理。
BX -330型电焊机,是一种动铁芯漏磁式电焊机,电焊机的空载电压为60 V~70 V,工作电压为30 V。电流调节范围为50 A~450 A。图1是BX -330型电焊机的初级、次级绕组的接线图。焊接电流的粗调节是靠改变次级绕组的接线方式来实现的,当连接2端头和3端头时,空载电压为70 V。焊接电流为160 A -450 A。电流的微调节是靠可动铁芯的移动,增减电焊机的漏磁来实现的。

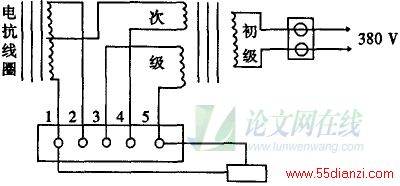

BX -330型电焊机的初级、次级绕组接线图
2.常见故障及其排除方法
2.1BX 型焊机常见故障以及排除方法见下表:

1.焊机无焊接电流输出

1、焊机输入端无电压输入;
2
、内部接线脱落或断路;
3
、内部线圈烧坏。

1、检查配电箱到焊机输入端的开关、导线、熔断丝是否完好;
2
、检查焊机内部开关、线圈的接线是否完好;
3
、更换烧坏的线圈。

2.焊机电流偏小或引弧困难

1、网络电压过低;
2
、电源输入线截面积太小;
3
、焊接电缆过长或截面积过太小;
4
、工件上有油漆等污物;
5
、焊机输出电缆与工件接触不良。

1、待网络电压恢复到额定值后再使用;
2
、按照焊机的额定输入电流配备足够截面积的电源线;
3
、加大焊接电缆截面积或减少焊接电缆长度,一般不超过15
4
、清除焊缝处的污物;
5
、使输出电缆与工件接触良好。

3.焊机发烫、冒烟或有焦味冒出

1、焊机超负载使用;
2
、输入电压过高或接错电压(对于可用220伏和380伏二种电压的焊机,错把380伏电压按220伏输入)
3
、线圈内部短路;
4
、风机不转(新焊机初次使用时,有轻微绝缘漆味冒出是属正常)

1、严格按照焊机的负载持续率工作,避免过载使用;
2
、按实际车入电压接线的操场作;
3
、检查线圈,排除短路故障;
4
、检查风机,排除风机故障。

4.焊机噪声大
