中华人民共和国国家标准
带电作业用绝缘杆通用技术条件GB13398—92
Generaltechnichconditionsoflnsulatingpolesforloveworlong

国家技术监督局1992-02-19批准1992-10-01实施

本标准参照采用国际标准IEC855(1985)《带电作业用泡沫填充绝缘管和实心绝缘棒》。
1主题内容与适用范围
本标准规定了带电作业用绝缘杆(以下简称绝缘杆)的分类、技术要求、试验方法与检验规则。
本标准适用于在海拔高度1000m及以下地区10～500kV交流高压电气设备上进行带电作业所使用的绝缘杆。
本标准中的绝缘杆是指用空心绝缘管、泡沫填充绝缘管、环氧绝缘层压板(以下分别简称空心管、填充管、绝缘板)等绝缘材料制成的操作杆、支杆和拉(吊)杆。
对拟用于海拔高度高于1000m，但不超过4000m处的绝缘杆，其试验电压应按本标准所规定的试验电压乘以海拔校正系数Ka进行校正，其最短有效绝缘长度应按本标准所规定的最短有效绝缘长度乘以Ka进行近似校正：

式中H——安装地点的海拔高度，m。
2引用标准
GB311高电压试验技术及绝缘配合
GB1304电工绝缘热固性层压制品通用试验方法
GB2900.19电工名词术语高电压试验技术及绝缘配合
GB5129.5环氧层压玻璃布板
GB5130电气绝缘层压板试验方法
GB5131.2环氧层压玻璃布管
GB5132电气绝缘层压管试验方法
3术语
本标准使用了如下术语：
操作杆——系指用绝缘材料制造、作业时作业者手持其末端，用前端接触带电体进行操作的绝缘工具。
支杆——系指用绝缘材料制造、作业时其两端分别固定在带电体和接地体(或构架、杆塔)上以安全可靠地支撑带电体荷重的绝缘工具。
拉(吊)杆——系指用绝缘材料制造、作业时与牵引工具连接并安全可靠地承受带电体荷重的绝缘工具。
绝缘杆最短有效绝缘长度——系指在作业时能承受最高操作过电压水平，保证人身和设备安全的最短绝缘部分的长度。
本标准电气试验部分中所使用的名词、术语符合GB2900.19。
4分类及技术要求
绝缘杆根据用途和操作方法分为操作杆、支杆和拉(吊)杆三类。
4.1操作杆
4.1.1结构的一般要求
操作杆的接头宜采用固定式绝缘接头，接头连接应紧密牢固。
用空心管制造的操作杆的内、外表面及端部必须进行防潮处理，并用堵头在空心管的两端进行封堵，以防止内表面受潮和脏污。
固定在操作杆上的接头宜采用比强度高的材料制作，对金属接头其长度不应超过100mm，端部和边缘应加工成圆弧形。

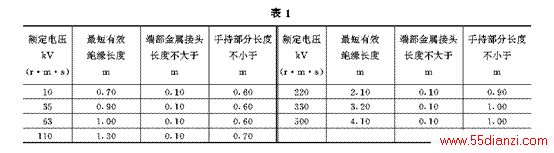

操作杆的总长度由最短有效绝缘长度、端部金属接头长度和手持部分长度的总和决定，其各部分长度应符合表1的规定。

表1

4.1.2电气性能

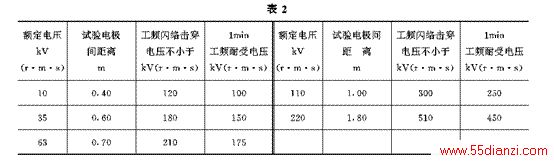

4.1.2.110～220kV电压等级操作杆的电气性能应符合表2的规定。

表2

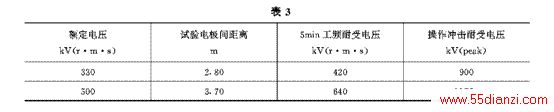

4.1.2.2330～500kV电压等级操作杆的电气性能应符合表3的规定。

表3

4.1.3机械性能

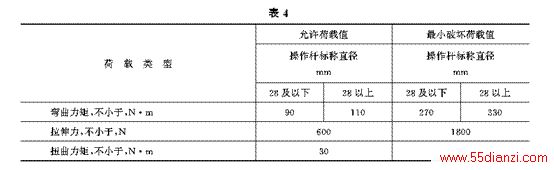

操作杆的机械性能应符合表4的规定。

表4

4.2支杆、拉(吊)杆
4.2.1结构的一般要求
支杆、拉(吊)杆上的金属配件与空心管、填充管(以下简称绝缘管)、绝缘板的连接应牢固，使用时灵活方便。

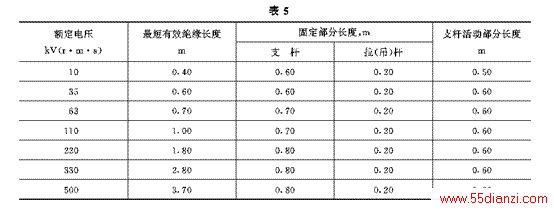

支杆和拉(吊)杆的最短有效绝缘长度应符合表5的规定。
支杆的总长度由最短有效绝缘长度、固定部分长度和活动部分长度的总和决定。拉(吊)杆的总长度由最短有效绝缘长度和固定部分长度的总和决定，其各部分长度应符合表5的规定。

表5

4.2.2电气性能
支杆、拉(吊)杆的电气性能与4.1.2条所规定的操作杆的电气性能要求相同。
4.2.3机械性能

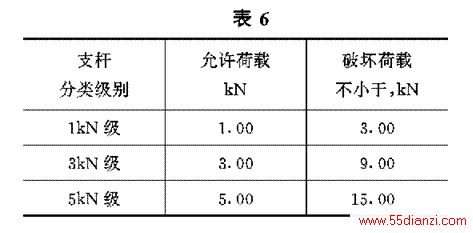

支杆按其允许受压荷载分为1、3和5kN三个等级，其机械性能应符合表6的规定。

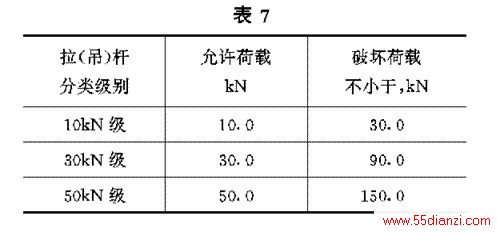

拉(吊)杆按其允许拉力荷载分为10kN、30kN和50kN三个等级，其机械性能应符合表7的规定。
