配电箱组价方法

配电箱组价方法

点击数:7419 次   录入时间:03-04 11:41:11   整理:http://www.55dianzi.com   电工范文
                                                       配电箱组价方法

配电箱组价方法

一、配电箱包括的范围

这里讲的配电箱是指照明开关箱、小型动力配电箱和电表箱。

二、配电箱预算价格的计算公式

配电箱的预算价格是由主材费和综合系数组成。其中主材费是指箱内安装的开关器件和箱体的价值。开关器件包括断路器(又叫空气开关、自动开关)、漏电断路器(又叫漏电开关)、熔断器、插座、电度表等主要电器。综合系数则包括了辅材费(连接导线、接线端子等)、人工费、管理费和利润在内的各项费用测算得到的系数。据此列出下面的计算公式:

A=(∑B+C)×K

     式中:A-为配电箱的预算价格;

           ∑B-为箱内各开关器件价值之和;

           C-为钢制配电箱体;

           K-综合系数,K值取定1.40。

说明三点:

1、配电箱内安装的电度表及开关器件的价格,均采用造价信息价

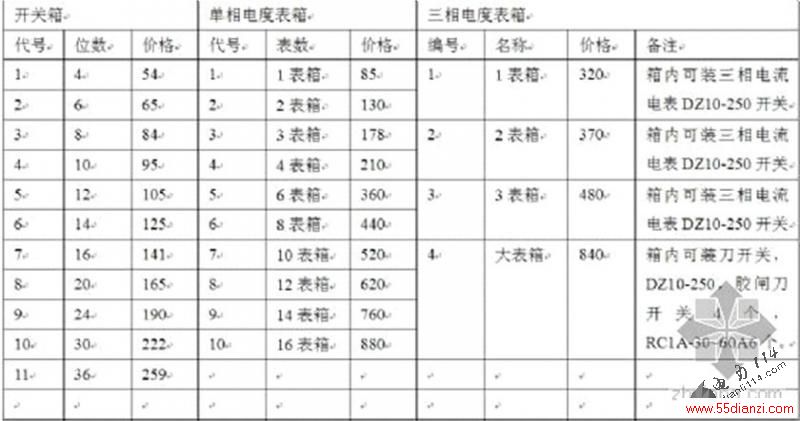

2、配电箱箱体分开关箱,单相电度表箱和三相电度表箱三类,其价格列于表1。

注:单相电度表箱中可装相应的开关、熔断器。

3、综合系数是经过反复测算,使用数年而得到证实可行的一个经验数据。

三、配电箱体价格的形成和选用

1、配电箱体的价格是组成配电箱预算价格的重要因素,表1列出的配电箱体的规格,是反复查省内外和我市几家生产厂家的产品规格、尺寸后综合归纳出来的,尤其是调查了我市几个住宅小区已安装的最新款式的配电箱的规格及做法。有一定的先进怀和广泛的适用性。箱体为金属箱体、开关箱配有塑料门盖,电度表箱有钢护网玻璃门。

其价格组成按照《广西统一安装工程基价表》第二册中配电箱、盒制作安装定额及与之配套的取费标准计算的。

2、开关箱体的选用:表1中开关箱体有11种规格,组价时如何选用呢?

(1)、开关箱内安装的开关器件是断路器、漏电保护器、插座等,这些产品的生产厂家都是按一定模数化生产的,各种型号的开关器件其宽度都是模数E的倍数,开关器件在箱体内的组装也即模数E的相加。表1所列开关箱的结构型式及规格,综合并吸收了如下厂家如天津梅兰日兰、广东惠州通用奇胜、邢台鑫明、常州新安、西门子(中国)有限公司、长沙华星的产品特点。

为了简明起见,我们把“模数”简化为“位”,即将模数为2E的单极断路器定为1“位”,亦即2E=1位。那么一个两极的断路器则为2倍,二个两极的断路器则为4位。表2列山近年来我市常用开关器什的“位”数。根据开关箱里安装的开关器件查表2中相应开关器件的“位”然后相加,得出的总位数便可在表1中查山开关箱体的代号。

(2)  箱体选用举例:

例1:某工程有一组合开关箱,箱中装有NC100H三极开关1个,C45N单极和三极开关各1个,C45N二极开关带vigiC45ELE漏电保护附件组成的漏电开关1个并接有A86Z系列三孔插座1个。

① 确定组合开关箱型号的步骤如下:

    a.查表2,确定各器件的“位数”和“位数”总和:查表2得到的位数如下:

    NC100H-80/3P           位数为4.5

    C45N-16/1P             位数为1

    C45N-32/3P             位数为3

    C45N-16/2P+vigiC45     位数为2+1.5=3.5

    A86Z13-10              位数为2

    位数总和=4.5+1+3+3.5+2=14

    b. 根据开关器件的位数总和查表1,可知应选用代号为6的开关箱体。

②电度表箱箱体的选用:

在设计电度表箱箱体结构尺寸时,除电度表外,还应设置电度表回路保护应有的电器器件的位置,尤其是三相电度表箱,应满足进线主回路和出线支路的回路保护器件,如过载、短路保护的开关、熔断器等的安装位置。

表1所列电度表箱箱体的结构尺寸均考虑了上述因素,故选用电度表箱体时,只要按箱内安装的电表数选择即可。表1所列的单相电度表箱有十个型号。一至四表箱供住宅楼层用,六至十六表箱供楼宇集中表箱用。

这里说明一点,在集中表箱中可以加装一只公用回路(如楼梯灯)用的小电表及小型断路器。

四、配电箱预算价格的计算

    配电箱的预算价格计算公式是:

    A=(∑B+C)×K

    例2:以例题1中所示开关箱为例组价,具步骤是:

    1、首先依掂常德市定额站发布的“九八安装主要材料预算价格”计算出∑B。

    ① NC100H-80/3P  价格为  279元/只;

    ② C45N-16/1P  价格为  25元/只;

    ③ C45N-32/3P  价格为  105元/只;

    ④ C45N-16/2P+vigiC45ELE  价格为61+79=140元/只;

    ⑤ A86Z13-10  价格为  6.54元/只;

    ⑥ ∑B=279+25+105+140+6.54=555.54元。

    2、确定箱体的价格。例题1已经计算出开关箱为6#箱体,其价格是125元/台,即C=125元/台。

    3、最后计算配电箱的预算价格

    依    A=(∑B+C)×K

将    ∑B=555.54元,C=125元,K=1.4(不变常数)代入公式:

    A=(555.54+125)×1.4=952.76元/台≈950元/台。

五、电度表箱预算价格计算

    例3:有一梯两户六层楼房的集中电表箱内安装了DD862-4 10(40)电表12只,DD862-4 2.5(10)电表1只,C45N-63/3P 1只,RCIA-30  熔断器12只,RC1A-5 1只,C45N-16/1P  12只,C45N-10/1P  1只,C45N-16/2P+vigiC45ELE 12只,其预算价格是多少?

    1.首先计算∑B:根据常德市“九八安装工程主要材料预算价格”计算:

    ① DD862-4 10(40)              12×95;

    ② DD862-4 2.5(10)              l×76;

    ③ C45N-63/3P                  1×149;

    ④ C45N-10/1P                  1×25;

    ⑤ C45N-16/1P                  12×25;

    ⑥ C45N-16/2P++vigiC45ELE     12×(61+79);

    ⑦ RC1A-30                    12×4.4;

    ⑧ RC1A-5                     1×1.3;

    ⑨ ∑B=12×95+76+149+25+12×25+12×(61+79)+12×4.4+1.3=3134.10

   2、选择电表箱体并确定价值:

    查表1,应选择12表箱,其箱体价C=620元/台。

    3、计算12表箱预算价:

    已知  K=1.4

    依公式   A=(∑B+C)×K=(3134.10+620))×1.4=5675.74元/台≈5676元/台。
