调压器变压器的原理

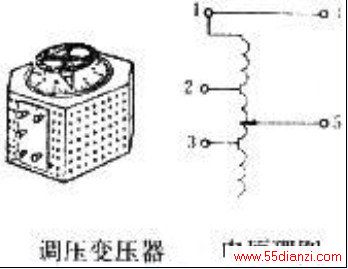

- 调压器变压器能在0~250V范围内连续调节输出电压。在硅钢片卷制成的环形铁芯上,用高强度漆包线绕制的线圈兼作初级和次级线圈。线圈的一端连接接线柱1、4,它是输入、输出的公共端。在整个线圈匝数的11/25和22/25处有两个抽头,分别跟接线柱2、3连接。紧压在线圈上的滑动电刷跟接线柱5连接。使用交流220V的电源时,输入线接在1、3两端。使用交流110V的电源时,输入线接在1、2两端。整个线圈获得每匝相等的匝间电压值。旋转面板上的手轮,滑动电刷在线圈上的位置发生变化,改变耦合匝数,就能在接线柱4、5之间得到0~250V的不同输出电压。接触式调压器效率高,波形和调压特性好,使用方便。但是该调压器的输入、输出共用一个线圈(有可能发生高压引入低压边的危险),使用时要十分注意安全,应将输入端零线(用测电笔接触不发亮)接在接线柱1上,即使输出电压为低压时,人体也不可触及导线或电器的导电部分,调压器的外壳要妥善接地。
调压器变压器故障原因
调压器变压器的特点
-
1.采用真空调节开关,电压调整灵敏度与输出稳定。
2.当电网电压波动时,为提供高质量的稳定电压,必须对变压器时行电压调整。
3.一体化设计的调压器变压器,结构紧凑、占地面积小、安装方便。
4.分接开关配电自动控制器,便于现场远程控制,可按用于需要提供计算机接口。
5.分接开关采用干式真空箱型结构、由电动机构、带过渡电阻真空切换开关和分接连选择器组成。
