2.3合理使用拼板以提高生产效率和柔性。
在对外形尺寸较小或外形不规则的PCB进行装联时，会受到很多限制，所以一般采用拼板的方式来使几个小的PCB拼接成合适尺寸的PCB进行装联，如图5。一般单边尺寸小于150mm的PCB，都可以考虑采用拼板方式，通过两拼﹑三拼﹑四拼等，将大PCB的尺寸拼至合适的加工范围，通常宽150mm~250mm，长250mm~350mm的PCB是自动化装联中比较合适的尺寸。
图5拼板设计可提高生产效率
另外一种拼板方式是将双面都布置有SMD的PCB一正一反的拼成一个大板，这样的拼板俗称阴阳拼，一般是出于节约网板费用的考虑，即通过这样的拼板，原来需要两面网板，现在只需要开一面网板即可。另外技术人员在编制贴片机运行程序时，采用阴阳拼的PCB编程效率也更高。
拼板时子板之间的连接可以采用双面对刻V型槽﹑长槽孔加圆孔等方式，但设计时一定要考虑尽可能使分离线在一条直线上，以利于最后的分板，同时还要考虑分离边不可离PCB走线过近，而使分板时容易损伤PCB。
还有一种非常经济的拼板，并不是指的对PCB进行拼板，而是对网板的网孔图形进行拼板。随着全自动焊膏印刷机的应用，目前较为先进的印刷机（比如DEK265）已经允许在尺寸为790×790mm的钢网上，开设多面PCB的网孔图形，可以做到一片钢网用于多个产品的印刷，是一种非常节约成本的做法，尤其适合于产品特点为小批量多品种的厂家。
2.4可测性设计的考虑
SMT的可测性设计主要是针对目前ICT装备情况。将后期产品制造的测试问题在电路和表面安装印制板SMB设计时就考虑进去。提高可测性设计要考虑工艺设计和电气设计两个方面的要求。
2.4.1工艺设计的要求
定位的精度、基板制造程序、基板的大小、探针的类型都是影响探测可靠性的因素。
(1)精确的定位孔。在基板上设定精确的定位孔，定位孔误差应在±0.05mm以内，至少设置两个定位孔，且距离愈远愈好。采用非金属化的定位孔，以减少焊锡镀层的增厚而不能达到公差要求。如基板是整片制造后再分开测试，则定位孔就必须设在主板及各单独的基板上。
(2)测试点的直径不小于0.4mm，相邻测试点的间距最好在2.54mm以上，不要小于1.27mm。
(3)在测试面不能放置高度超过6.4mm的元器件，过高的元器件将引起在线测试夹具探针对测试点的接触不良。
(4)最好将测试点放置在元器件周围1.0mm以外，避免探针和元器件撞击损伤。定位孔环状周围3.2mm以内，不可有元器件或测试点。
(5)测试点不可设置在PCB边缘5mm的范围内，这5mm的空间用以保证夹具夹持。通常在输送带式的生产设备与SMT设备中也要求有同样的工艺边。
(6)所有探测点最好镀锡或选用质地较软、易贯穿、不易氧化的金属传导物，以保证可靠接触，延长探针的使用寿命。
(7)测试点不可被阻焊剂或文字油墨覆盖，否则将会缩小测试点的接触面积，降低测试的可靠性。
2.4.2电气设计的要求
(1)要求尽量将元件面的SMC/SMD的测试点通过过孔引到焊接面，过孔直径应大于1mm。这样可使在线测试采用单面针床来进行测试，从而降低了在线测试成本。
(2)每个电气节点都必须有一个测试点，每个IC必须有POWER及GROUND的测试点，且尽可能接近此元器件，最好在距离IC2.54mm范围内。
(3)在电路的走线上设置测试点时，可将其宽度放大到40mil宽。
(4)将测试点均衡地分布在印制板上。如果探针集中在某一区域时，较高的压力会使待测板或针床变形，进一步造成部分探针不能接触到测试点。
(5)电路板上的供电线路应分区域设置测试断点，以便于电源去耦电容或电路板上的其它元器件出现对电源短路时，查找故障点更为快捷准确。设计断点时，应考虑恢复测试断点后的功率承载能力。

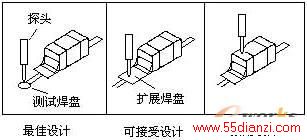

图6所示为测试点设计的一个示例。通过延伸线在元器件引线附近设置测试焊盘或利用过孔焊盘测试节点，测试节点严禁选在元器件的焊点上，这种测试可能使虚焊节点在探针压力作用下挤压到理想位置，从而使虚焊故障被掩盖，发生所谓的“故障遮蔽效应”。由于探针因定位误差引起的偏晃，可能使探针直接作用于元器件的端点或引脚上而造成元器件损坏。
图6测试点设计示例
以上是一些PCB设计时应考虑的主要原则，在面向电子装联的PCB可制造性设计中，还有相当多的细节要求，比如合理的安排与结构件的配合空间﹑合理的分布丝印的图形和文字﹑恰当分布较重或发热较大的器件的位置，在合适的位置设置测试点和测试空间﹑考虑在使用拉铆﹑压铆工艺安装联接器等器件时，工模具与附近所分布元件的干涉等等，都是在PCB的设计阶段所应该考虑的问题。一个优秀的PCB设计者，不但要考虑如何获得良好的电性能和美观布局，还有同样重要的一点那就是PCB设计中的可制造性，以求高质量、高效率、低成本。
