HDMI开关多数字输入埠（2）

这种配置能让用户将数字机上盒（STB） 、游戏平臺或未来具HDMI功能的高解析度DVD播放机连接到其显示器上。利用标准的单输入显示器，用户必须拔去STB才可通过HDMI线缆播放电影或视频游戏。对此，用户还可採用另一种方案，利用HDMI线缆保留STB的连接，并使用模拟高解析度分量视频输入（YPbPr）连接DVD播放机或游戏机。虽然这种方法可以提供高解析度节目内容，但却需要在模拟和数字格式之间进行两次转换，因此其终端品质会较HDMI提供的纯数字连接低。

笔记型电脑也是未来将採用HDMI开关的主要应用之一。现在，许多笔记型电脑都具有适用于现有DVD的标准解析度S视频输出端子，但由于预期高解析度DVD标准将会很快获得接纳，加上新一代游戏机将适用于高解析度游戏，下一代笔记型电脑和坞站（Docking Station）转向HDMI输出是很自然的事。在这类应用中，HDMI开关应容许笔记型电脑和坞站外接HDMI连接器，当笔记型电脑插接或未插接时便可以自动进行切换，这能让拥有高解析度DVD驱动器的笔记型电脑用户，能够在其数字HDTV或数字显示器上观看高解析度电影。


HDMI和DVI概述

HDMI和DVI两者主要异同之处概述如下：

■HDMI

HDMI是两者之中较新的一种格式，建基于旧式的DVI规范。DVI只能处理视频资料，HDMI 却可包含音频及视频资料，并通过称为高解析度内容保护（HDCP） 的数字加密协定形式提供更强的内容保护功能。由于HDMI连接涵盖视频和音频资料，因此可在资料源和接收器之间实现单一连接。两种格式都遵循相同的电子规范，所以，像FSHDMI04等无源视频开关便不能区分出HDMI或DVI信号。这种共用的电子格式称为最小化转换差分信号（Transition Minimized Differential Signaling；TMDS），在每一链路中使用了由3个资料对与1个时脉对组成的4个差分对。HDMI在两种基本数位配置之一（即单链或双链路） 传输资料。任一给定链路的最大频宽是4.95Gbps（3 个TMDS 通道平行传输，每个通道的信号传输率为1.65Gbps），相对于最大的时脉频率为165 MHz。

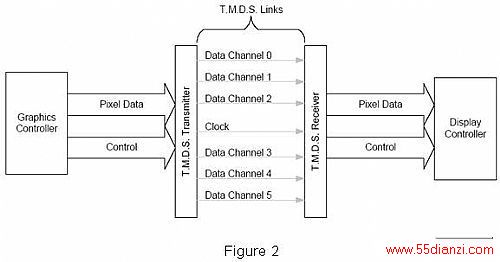

资料和时脉频率不同的原因在于资料以称作图元的10位元资料包发送。对解析度要求低于每秒165万图元的视频显示器而言，单一链路连接已经足够；假若清晰度要求在每秒165万和350万图元之间，可使用第二条链路并行发送资料。由于两条链路共用一个时脉对，因此最大的时脉频率始终为165 MHz。图2显示了基本的双链路架构，并可供单链路或双链路连接使用。


■DVI

DVI是市场上第一个标准化的纯数字视频连接。与HDMI一样，它对单或双链路配置的需求取决于所选的显示器解析度，以及显示器类型和相应的更新频率。DVI端子在电脑应用中仍然相当普及，许多系统都具有DVI输出以便实现至数字LCD 显示器的直接数位连接。举例说，一个更新频率为60Hz的高解析度 LCD显示器(1920x1080）可利用单链路DVI和约130MHz的时脉频率连接。这可参考图3 的DVI规格参考。
