异步电机绕组的接线

在三相异步电机中产生旋转磁场不仅需要通入对称三相交流电，以保证电流在时间上的对称分布；还需在定子上构成对称三相绕组，使三相绕组在定子槽内相-相间隔120°电角度，以实现空间对称分布；还要求每相绕组在定子铁心上所占的总槽数相等，各相绕组的参数(线圈匝数、尺寸、线径、并联支路数)相同，以保证参数对称分布。
实现上述目的的具体工艺是：把已嵌好在定子槽中的一个个线圈连接成极相组(线圈组)，然后再连接成相绕组，最后将各相绕组的头尾（首末）端引出。通过这种连接，来保证实现绕组在空间和参数上的对称分布。这种连接过程就称之为绕组的接线。
绕组接线分为一次接线和二次接线，一次接线就是将同一相中所有的线圈按一定规律连接起来成为一相绕组；二次接线就是电源线与相绕组间的连接，即引出线的连接。
(一)一次接线
一次接线可按四个步骤进行。
1．划分相带，标出各相带中的电流正方向
三相对称绕组通常采用60°相带，只要将三相有效边在一对磁极下能均匀地分为6个相带，即可满足三相对称绕组的构成原则，达到划分相带的目的。
相带的划分是以相带宽度为基本单元，相带的宽度等于每极相槽数 ，按U1-W2-V1-U2-W1-V2的顺序，对各槽中的线圈进行分配。U1-W2-V1-U2-W1-V2为一对磁极下的6个相带，若电机磁极对数多增加一对，U1-W2-V1-U2-W1-V2就多重复一次。然后在各相带上标定电流正方向，相邻相带电流正方向应相反。即：U1、V1、W1相带中的电流标为进（上），那U2、V2、W2相带中的电流就标为出（下）。可在实际嵌线的电机绕组展开图中标出，也可在接线圆图上标出。如图1-6-1所示。
2．连成极相组
就是把同一极相组的 个线圈串联接成一个极相组。串联时是采取“头接尾、尾接头”(庶极式)还是“头接头，尾接尾”(显极式)，完全要以标出的同一极相组电流的正方向为准。串接好后，设电流从该极相组头（首）端进入线圈，沿导线循行整个极相组并从尾（末）端出来，与标定的电流正方向要正好一致，就为正确连接。对几个线圈一次绕好的极相组，可省去这一步骤。

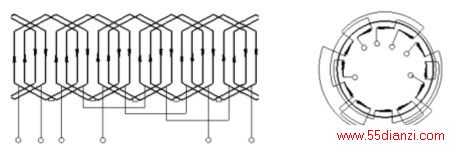

（a）绕组展开图接线                                    （b）圆图接线
图1-6-1 一次接线图
3．连成一相绕组
把同一相的几个极相组连成一个相绕组，连接的思路为：将同一相的所有相带一次连接，连接顺序按同相标注字母相带中的脚标“1”接“2”、“2”连“1”的周期进行，如U1接U2，U2连U1。连接点也可以同相相带中标定的电流正方向为准，即：进接出、出连进。整个一次接线过程如图1-6-1所示。
4．并联支路的连接
通常对单层绕组来说，同一相绕组中的各相带依次串联，即：并联支路a=1；双层绕组中，同相相带之间可能是串联，也可能是并联，或串并联混合。
究竟如何连接?应以修理前拆除绕组时的记录为准，因为修理的目的是为了复原。若要进行并联支路的连接，其原则是：弄清并联支路数，将同一相的线圈组数等分为若干份，


图1-6-2并联接线圆图
其份数要等于并联支路数，一份连成一条支路。各支路均顺着接线箭头方向连接，使各支路箭头均是由相头（首）到相尾（末）。最后进行并联，并联时除各支路线圈组数必须相等之外，还要注意各支路线圈组的方向必须一致。具体方法可采用底线与面线并联或底线与底线并联，如图1-6-2所示。
（二）二次接线
    绕组的二次接线是将三相绕组首末端用橡胶绝缘丁腈护套引接线或腊壳线引到接线盒内，即接引出线。主要有两个步骤：
  1．接引出线
把引出线接到接线盒中的接线柱上；
    2．进行首末端连接
以不同的颜色区别头尾，用U1、V1、W1标明绕组的首端,用U2、V2、W2标明绕组的末端。再根据要求接出△接或Ｙ接。



功 率（kw）  额定电流（A）  导线横截面（mm2）  可选用导线规格（根/mm2）     0.35以下      0.6～1.1        1.5～2.2      2.8～4.5       5.5～7       7.5～10        13～20      22～30         40          55～75        1.2以下        1.6～2.7        3.6～5        6～10           11～15        15～20
