1.体积小,重量轻,安装方便。
2.输出方式:NPN输出(□RC输出；□OC输出)。
3.外径Φ51；止口Φ22；轴径Φ6、Φ8；D形切口。
4.适用于精密工作环境。
5.电缆侧出。
6.可选脉冲数：100、360、800、1024P/R。

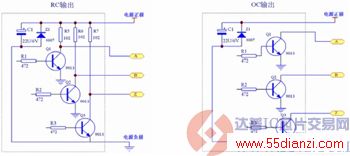

7.型号说明、内部电路图如下：
二、接线表：
注：输出电缆线标准长度0.5M（可根据客户需要定做）。

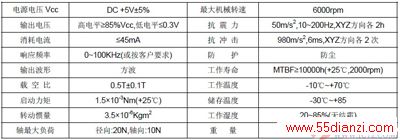

三、技术参数：
注：工作电压还可选择12V、24V，购方需在订货时注明。
四、输出波形与信号位置准确度：

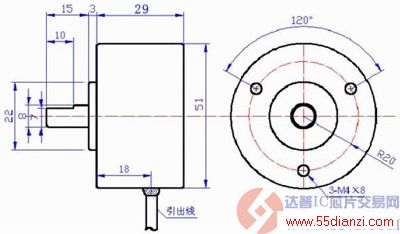

五、安装尺寸：(单位：mm)
注: 固定螺丝旋进外壳内,不能超过8mm。
