二极管的识别

　　二极管排按其内部电路的连接形式，可分为共阴极型（内部所有二极管的阴极连接在一起）、共阳极型（内部所有二极管的阳极连接在一起）、串联型及独立型等。

　　常用的二极管排有3端排、5端排、7端排、9端排等。

　　1  国产二极管的型号命名法

　　1.1 国产普通二极管的型号命名法

　　国产普通二极管的型号命名分为五个部分，如图1所示，各部分的含义见表1。

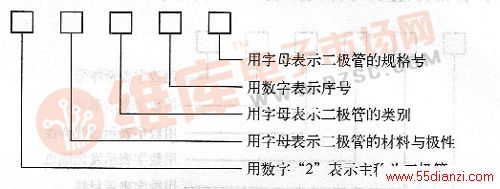

图1 国产普通二极管的型号命名方法

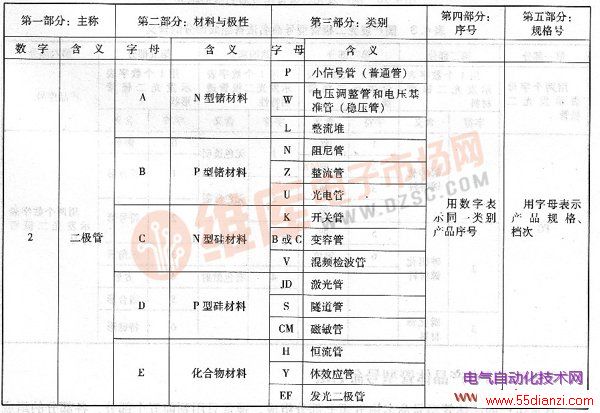

表1 国产普通二极管的型号命名及含义

　　国产二极管型号命名示例如表2所示。

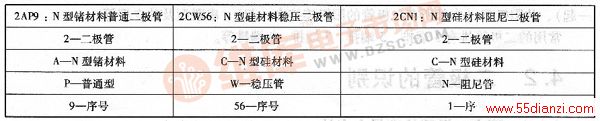

表2 国产二极管型号命名示例

　　1.2 国产发光二极管的型号命名法

　　发光二极管是在普通二极管之后开发生产的，其型号命名主要由六部分组成，各部分组成如图2所示，各部分组成的含义如表3所示。

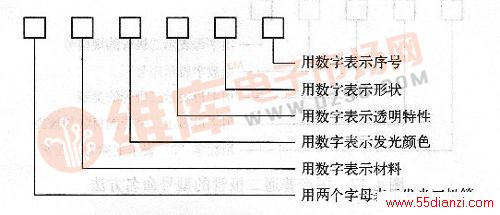

图2 国产发光二极管型号命名法的组成

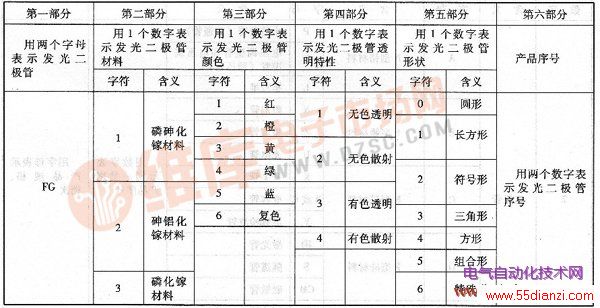

表3 国产发光二极管型号命名法各组成部分的含义

　　1.3  日本产晶体管型号命名法

　　日本生产的晶体管型号命名由五至七部分组成，如图3所示，各组成部分的含义如表4所示。

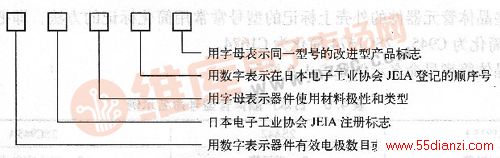

图3 日本产晶体管的型号命名方法

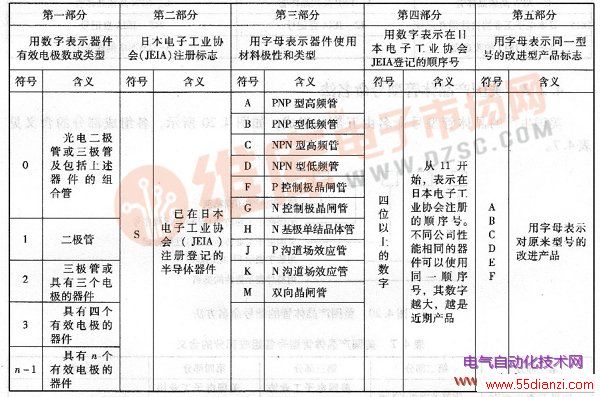

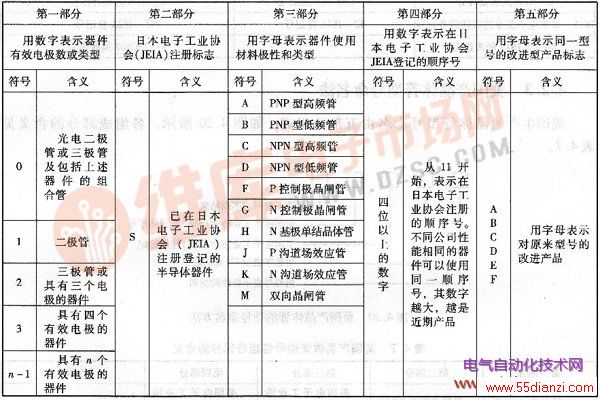

表4 日本产晶体管型号命名各组成部分的含义

　　第六、七部分的符号及含义通常是各公司自行规定的。第六部分的符号表示特殊的用途及特性，其常用符号如表5所示；第七部分的符号主要作为器件某个参数的分档标志或直流放大系数等。

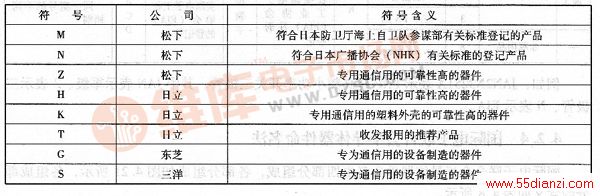

表5 日本晶体管命名第六部分符号表示的用途及特性

　　日本一些晶体管元器件的外壳上标记的型号常常用简化标记的方法，即把2S省略。例如，2SC945简化为C945， 2SC1674简化为C1674。

　　日本产晶体管型号命名示例如表6所示。

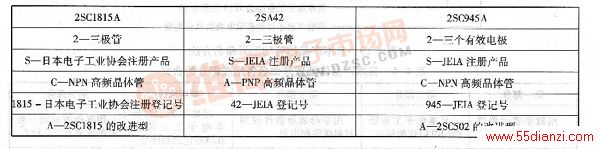

表6 日本产晶体管型号命名示例

　　1.4  美国产晶体管型号命名法

　　美国生产的晶体管型号命名由五部分组成，如图4所示，各组成部分的含义见表7。

图4 美国产晶体管的型号命名方法

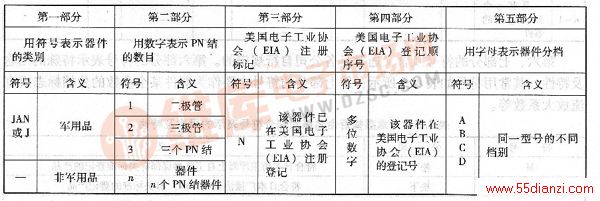

表7 美国产晶体管型号各组成部分的含义

　　例如，JAN2N3251 A表示PNP硅高频小功率开关三极管，其中JAN表示军级、极管、N表示EIA。
