二极管的检测

　　二极管的极性一般都标注在管壳上。如果管壳上没有标志或标志不清，就需要用万用表进行检测。

　　1 普通二极管的检测

　　1.1 指针式万用表检测普通二极管

　　用指针式万用表测量普通二极管（整流二极管、检波二极管）正、反向电阻如图1所示。测量判断的依据是：二极管的正向电阻小，反向电阻大。

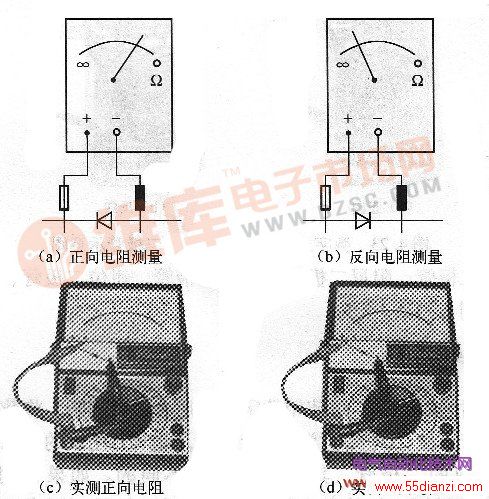

图1 用指针式万用表测量普通二极管正、反向电阻

　　首先，将万用表置于欧姆挡的R×100挡或R×1k挡。一般不用R×1挡，因为输出电流太大；也不宜用R×10k挡，因为电压太高，有些管子可能会被损坏。将两表笔分别接在二极管的两个引线上，测出电阻值，对换两表笔，再测出一个阻值。根据这两次测得的结果，判断出二极管的质量好坏与极性。

　　测量的结果分析如下。

　　①一次阻值大，一次阻值小：阻值小时黑表笔接的是二极管的正极，红表笔接的是二极管的负极。二极管正常。

　　②两次阻值都很大：二极管断路。

　　③两次阻值都很小：二极管短路。

　　二极管的伏安特性是非线性的，使用万用表的不同电阻挡测量二极管的电阻时，会得出不同的阻值；实际使用时，流过二极管的电流会较大，因此二极管呈现的电阻值会更小些。

　　1.2 数字式万用表专用的测量二极管挡检测普通二极管

　　数字式万用表的红表笔接内部电源的正极，黑表笔接内部电源的负极，这与指针式万用表刚好相反。将数字式万用表置于二极管挡，红表笔插人“Ⅴ／Ω”插孔，黑表笔插人“COM”插孔。将两支表笔分别接触二极管的两个电极，如果显示溢出符号“1”，说明二极管处于反向截止状态，此时黑表笔接的是二极管正极，红表笔接的是二极管负极。反之，如果显示值在100mV以下，则二极管处于正向导通状态，此时红表笔接的是二极管正极，黑表笔接的是二极管负极。数字式万用表实际上测的是二极管两端的压降。数字式万用表测量普通二极管示意图如图2所示。

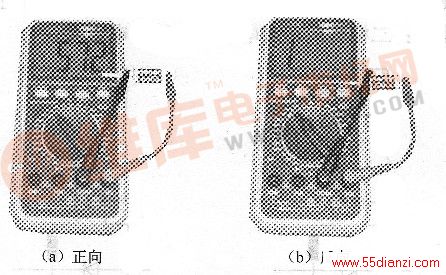

图2 数字式万用表测量普通二极管示意图

　　另外，对于开关二极管、阻尼二极管、隔离二极管、钳位二极管、快恢复二极管等，可参考整流二极管的识别与判断。

　　1.3 二极管材料的判断

　　二极管是由哪种材料制成的？可使用数字式万用表加以判断。将数字式万用表调至二极管挡，红表笔接二极管正极，黑表笔接二极管负极，此时万用表的显示屏可显示出二极管的正向压降值。不同材料的二极管，其正向压降是不同的。如果万用表显示的电压值在0.15 －0.3001／，则说明被测二极管是由锗材料制成的；如果万用表显示的电压值在0.400～0.700Y，则说明被测二极管是由硅材料制成的。二极管材料判断示意图如图3所示。

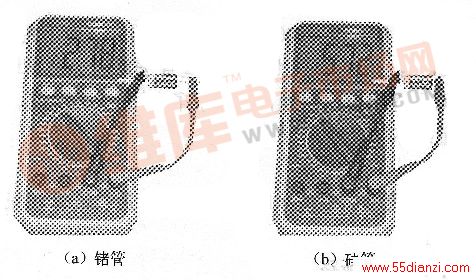

图3 二极管材料判断示意图

　　2  发光二极管的检测

　　2.1 发光二极管极性的判断

　　发光二极管多采用透明树脂封装，管芯下部有一个浅盘，观察里面金属片的大小，管内电极宽大的引脚为负极，另一引脚为正极。也可从管身形状和引脚的长短来判断。通常，靠近管身侧向小平面的电极为负极，另一端引脚为正极；新管子（未剪引脚）长引脚为正极，短引脚为负极。

　　2.2 发光二极管好坏的判断

　　发光二极管好坏的判断方法较多，常用以下几种。

　　（1）检测发光二极管时主要采用万用表的R×10k挡，其测量方法及对其性能的好坏判断与普通二极管相同。但发光二极管的正向、反向电阻均比普通二极管大得多。

　　用指针式万用表，且把转换开关置于R×10kΩ挡测量其正、反向电阻值。正常时，正向阻值约为15～40kΩ，反向阻值大于500kΩ。正反电阻若接近0，则说明它已击穿损坏；若均为无穷大，则说明它已开路损坏；若反向阻值远远小于500kΩ，则说明它已漏电损坏。此种检测方法不能实地看到发光二极管的发光情况，因为R×10kΩ挡不能向发光二极管提供较大的正向电流。

　　若用指针万用表R×1kΩ挡测量发光二极管的正、反向电阻值9则会发现其正、反向电阻值均接近无穷大，这是因为发光二极管的正向压降大于1.6V（高于万用表R×1kΩ挡内电源的电压值1.5Y）的缘故。
