三极管的分类

　　晶体三极管简称三极管，其工作状态有三种：放大、饱和和截止。因此，三极管是放大电路的核心元件——具有电流放大能力，同时又是理想的无触点开关元器件。

　　三极管的种类较多。按三极管制造材料来分，有硅管和锗管两种；按三极管内部结构来分，有NPN和PNP两种：按三极管工作频率来分，有低频管和高频管两种：按三极管允许耗散的功率来分，有小功率管、中功率管和大功率管。

　　1  几种常见三极管的外形及特点

　　1.1 小功率三极管

　　小功率三极管是电子产品中用得最多的三极管之一。通常情况下，把集电极最大允许耗散功率P.，在1W以下的三极管称为小功率三极管。其具体形状有很多，主要用来放大交、直流信号，如放大音频、视频的电压信号，作为各种控制电路中的控制器件等。常见小功率三极管的外形如图1所示。

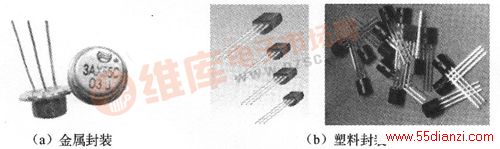

 图1 常见小功率三极管的外形

　　1.2 中功率三极管

　　中功率三极管主要用在驱动电路和激励电路，为大功率放大器提供驱动信号。通常情况下，集电极最大允许耗散功率PCM在1～lOW的三极管称为中功率三极管。常见中功率三极管的外形如图2所示。

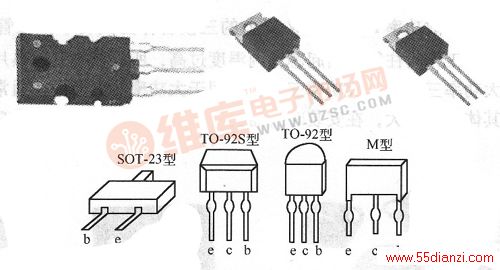

图2 常见中功率三极管的外形

　　1.3 大功率三极管

　　集电极最大允许耗散功率PCM在lOW以上的三极管称为大功率三极管。由于大功率三极管耗散功率较大，工作时往往会引起芯片内温度过高，所以要设置散热片，根据这一特征可以判别是否是大功率三极管。大功率三极管常用于大功率放大器中，通常情况下，三极管输出功率越大，其体积也越大，在安装时所需要的散热片也越大。常见大功率三极管的外形如图3所示。

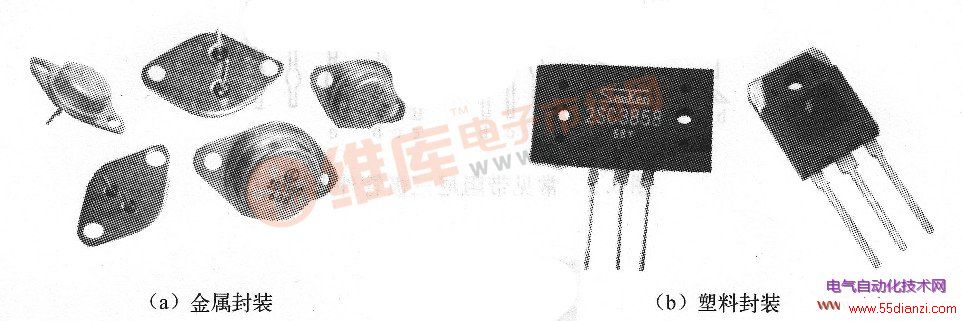

图3 常见大功率三极管的外形

　　2  贴片式三极管的外形及特点

　　采用表面贴装技术SMT（Surface Mounted Technology）的三极管称为贴片式三极管。贴片式三极管有三个引脚的，也有四个引脚的。在四个引脚的三极管中，比较大的一个引脚是集电极，两个相通引脚是发射极，余下的一个引脚是基极。常见贴片式三极管的外形如图4所示。

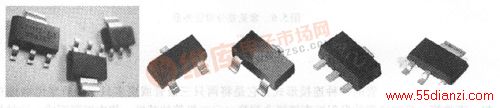

图4 常见贴片式三极管的外形

　　3  几种特殊三极管的外形及特点

　　3.1 带阻尼三极管

　　带阻尼三极管是将三极管与阻尼二极管、保护电阻封装为一体构成的特殊三极管，常用于彩色电视机和计算机显示器的行扫描电路中。常见带阻尼三极管外形如图5所示。

图5 常见带阻尼三极管外形

　　3.2 差分对管

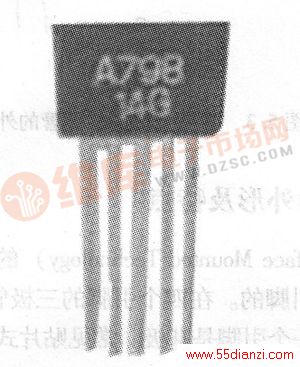

　　差分对管是将两只性能、参数相同的三极管封装在一起构成的电子器件，一般用在音频放大器或仪器、仪表的输人电路中作为差分放大管。常见差分对管外形如图6所示。

图6 常见差分对管外形

　　3.3 达林顿管

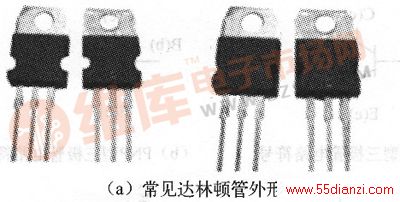

　　达林顿管是复合管的一种连接形式。它是将两只三极管或更多只三极管集电极连在一起，而将第一只三极管的发射极直接耦合到第二只三极管的基极，依次级联而成。达林顿管的放大系数很高，主要用于高增益放大电路、电动机调速、逆变电路及继电器驱动、LED显示屏驱动等控制电路。常见达林顿管外形如图7（a）所示，其内部结构如图7（b）所示。
