(4-24)
式中Tc——开关周期；ton——一个开关周期内开关导通时间；s ——占空比
不同的开关周期中采用不同的s，可得到与us频率和波形都不同的uo

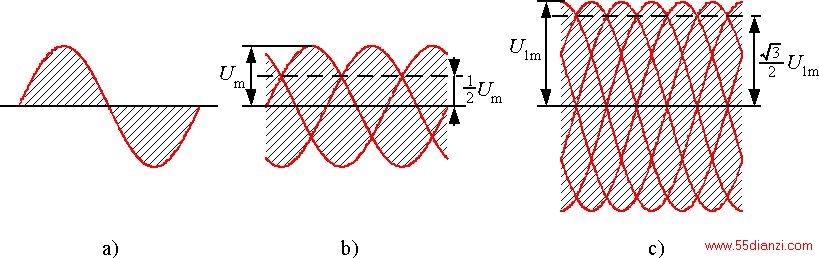

单相交流us波形为正弦波，可利用的输入电压部分只有单相电压阴影部分，因此uo将受到很大局限，无法得到所需输出波形
² 利用三相相电压
把输入改为三相，就可利用三相相电压包络线中所有的阴影部分
理论上所构造的uu的频率可不受限制
但如uu必须为正弦波，则其最大幅值仅为输入相电压ua幅值的0.5倍
² 利用三相线电压
用图4-28a中第一行和第二行的6个开关共同作用来构造输出线电压uuv
可利用6个线电压包络线中所有的阴影部分
当uuv必须为正弦波时，最大幅值就可达到输入线电压幅值的0.866倍
正弦波输出条件下矩阵式变频电路理论上最大的输出输入电压比

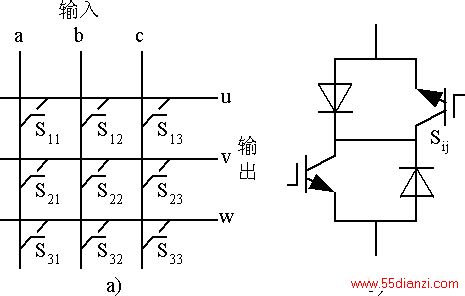

图4-28 矩阵式变频电路的主电路拓扑及其开关单元
a) 矩阵式变频电路的主电路拓扑b) 一种常用的开关单元
Ø以相电压输出方式为例分析矩阵式交交变频电路的控制
利用对开关S11、S12和S13的控制构造输出电压uu
² 为防止输入电源短路，任何时刻只能有一个开关接通
² 负载一般是阻感，负载电流具有电流源性质，为使负载不开路，任一时刻必须有一个开关接通
