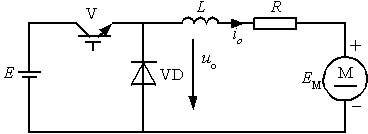

图3-1 降压斩波电路的原理图及波形
a）电路图 b）电流连续时的波形 c）电流断续时的波形
Ø 数量关系
电流连续时，负载电压平均值
（3-1）
a——导通占空比，简称占空比或导通比
Uo最大为E，减小a，Uo随之减小——降压斩波电路。也称为Buck变换器（Buck Converter）。
负载电流平均值
（3-2）
电流断续时，uo平均值会被抬高，一般不希望出现
Ø 斩波电路三种控制方式
（1）脉冲宽度调制（PWM）或脉冲调宽型——T不变，调节ton
（2）频率调制或调频型——ton不变，改变T
（3）混合型——ton和T都可调，使占空比改变
其中PWM控制方式应用最多
Ø 基于“分段线性”的思想，可对降压斩波电路进行解析本文关键字：暂无联系方式电子技术，电工技术 - 电子技术
