三极管9013引脚图,封装外形

三极管9013引脚图,封装外形

点击数:7540 次   录入时间:03-04 12:00:56   整理:http://www.55dianzi.com   电子技术

㈠ 三极管9013引脚图

三极管9013引脚图
㈡ 三极管9013参数

最大耗散功率(PCM):0.625W
最大集电极电流(ICM):0.5A
集电极-发射极击穿电压(VCEO):25V
集电极-基极击穿电压(VCBO):45V
发射极-基极击穿电压(VEBO):5V
集电极-发射极饱和压降(VCE):0.6V
特怔频率(fr):150MHZ
放大倍数:D64-91 E78-112 F96-135 G122-166 H144-220 I190-300

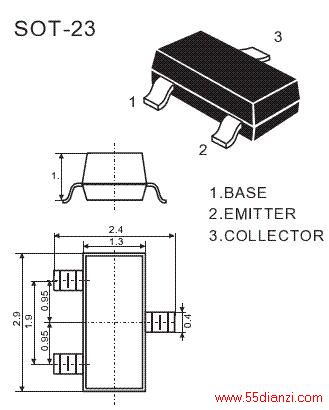

㈢ 贴片9013引脚定义和封装参数

贴片三极管9013
