  计数器是数字系统中用得较多的基本逻辑器件。它不仅能记录输入时钟脉冲的个数,还可以实现分频、定时、产生节拍脉冲和脉冲序列等。例如,计算机中的时序发生器、分频器、指令计数器等都要使用计数器。
    计数器的种类很多。按时钟脉冲输入方式的不同,可分为同步计数器和异步计数器;按进位体制的不同,可分为二进制计数器和非二进制计数器;按计数过程中数字增减趋势的不同,可分为加计数器、减计数器和可逆计数器。

    8.4.1 二进制异步计数器

1.二进制异步加计数器
    (1)电路结构
    以三位二进制异步加法计数器为例,如图8.4.1所示。该电路由3个上升沿触发的D触发器组成,具有以下特点:每个D触发器输入端接该触发器Q 端信号,因而Q n+1Q n,即各D触发器均处于计数状态;计数脉冲加到最低位触发器的C端,个触发器的Q 端信号接到相邻高位的C端。

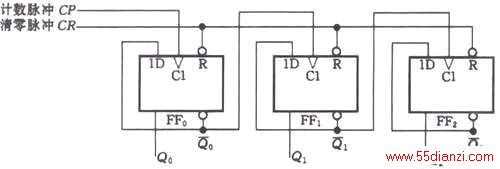

图8.4.1 3位二进制异步加计数器

    (2)原理分析
    假设各触发器均处于0态,根据电路结构特点以及D触发器工作特性,不难得到其状态图和时序图,它们分别如图8.4.2和图8.4.3所示。其中虚线是考虑触发器的传输延迟时间tpd后的波形。
    图8.4.2 图8.4.1所示电路的状态图

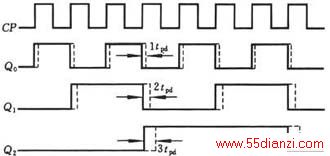

    图8.4.3 图8.4.1所示电路的时序图

    由状态图可以清楚地看到,从初始状态000(由清零脉冲所置)开始,每输入一个计数脉冲,计数器的状态按二进制递增(加1),输入第8个计数脉冲后,计数器又回到000状态。因此它是23进制加计数器,也称模八(M=8)加计数器。
    从时序图可以清楚地看到Q0Q1,Q2的周期分别是计数脉冲(CP)周期的2倍,4倍、8倍,也就是说Q0,Q1,Q2,分别对CP波形进行了二分频,四分频,八分频,因而计数器也可作为分频器

    需要说明的是,由图8.4.3中的虚线波形可知,在考虑各触发器的传输延迟时间tpd时,对于一个n 位的二进制异步计数器来说,从一个计数脉冲(设为上升沿起作用)到来,到n 个触发器都翻转稳定,需要经历的最长时间是ntpd ,为保证计数器的状态能正确反应计数脉冲的个数,下一个计数脉冲(上升沿)必须在ntpd 后到来,因此计数脉冲的最小周期Tminntpd
    2.二进制异步减计数器

    图8.4.4是3位二进制异步减计数器的逻辑图和状态图。从初态000开始,在第一个计数脉冲作用后,触发器FF0由0翻转为1(Q0的借位信号),此上升沿使FF1也由0翻转为1(Q1的借位信号),这个上升沿又使FF2 由0翻转为1,即计数器由000变成了111状态。在这一过程中,Q0Q1进行了借位,Q1Q2进行了借位。此后,每输入1个计数脉冲,计数器的状态按二进制递减(减1)。输入第8个计数脉冲后,计数器又回到000状态,完成一次循环。因此,该计数器是23进制(模8)异步减计数器,它同样具有分频作用。

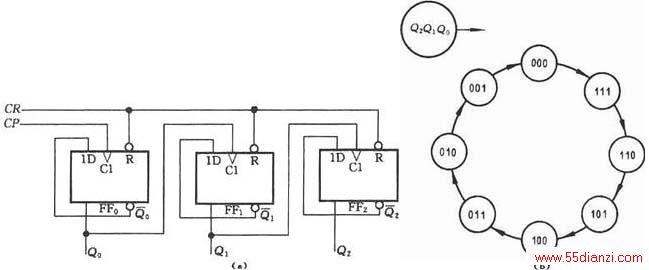

图8.4.4 3位二进制异步减计数器 (a)逻辑图 (b)状态图
    综上所述,可对二进制异步计数器归纳出以下两点:
    (1)n位二进制异步计数器由n个处于计数工作状态(对于D 触发器,使Di=Qin;对于JK 触发器,使Ji=Ki=1) 的触发器组成。各触发器之间的连接方式由加、减计数方式及触发器的触发方式决定。对于加计数器,若用上升沿触发的触发器组成,则应将低位触发器的Q 端与相邻高一位触发器的时钟脉冲输入端相连(即进位信号应从触发器的Q 端引出);若用下降沿触发的触发器组成,则应将低位触发器的Q 端与相邻高一位触发器的时钟脉冲输入端连接。对于减计数器,各触发器的连接方式则相反。
    (2)在二进制异步计数器中,高位触发器的状态翻转必须在低一位触发器产生进位信号(加计数)或借位信号(减计数)之后才能实现。故又称这种类型的计数器为串行计数器。也正因为如此,异步计数器的工作速度较低。

    8.4.2 二进制同步计数器
    为了提高计数速度,可采用同步计数器,其特点是,计数脉冲同时接于各位触发器的时钟脉冲输入端,当计数脉冲到来时,各触发器同时被触发,应该翻转的触发器是同时翻转的,没有各级延迟时间的积累问题。同步计数器也可称为并行计数器。
    1.二进制同步加计数器
    图8.4.5是用JK触发器(但已令J=K)组成的4位二进制(M=16)同步加计数器。
    由图可见,各位触发器的时钟脉冲输入端接同一计数脉冲CP ,各触发器的驱动方程分别为J0=K0=1,J1=K1=Q0J2=K2=Q0Q1J3=K3=Q0Q1Q2

图8.4.5 4位二进制同步加计数器
    根据同步时序电路的分析方法,可得到该电路的状态表,如表8.4.1所示。设从初态0000开始,因为J0=K0=1,所以每输入一个计数脉冲CP,最低位触发器FF0就翻转一次,其他位的触发器FFi仅在 JiKi=Qi-1Qi-2……Q0=1的条件下,在CP 下降沿到来时才翻转。

表8.4.1 图8.4.5电路的状态表

计算脉冲
CP的顺序

电路状态

等效
十进制数

Q3

Q2

Q1

Q0

0

0

0

0

0

0

1

0

0

0

1

1

2

0

0

1

0

2

3

0

0

1

1

3

4

0

1

0

0

4

5

0

1

0

1

5

6

0

1

1

0

6

7

0

1

1

1

7

8

1

0

0

0

8

9

1

0

0

1

9

10

1

0

1

0

10

11

1

0

1

1

11

12

1

1

0

0

12

13

1

1

0

1

13

14

1

1

1

0

14

15

1

1

1

1

15
