余3码加法/减法器

　

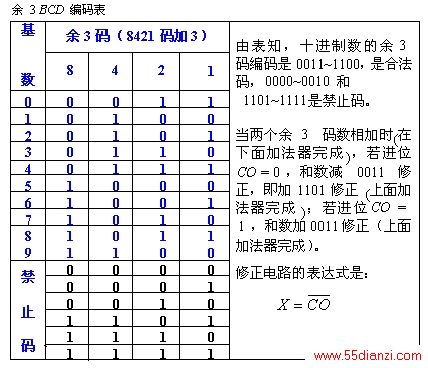

　　余3码是另一种常用的 BCD 码，和 8421码一样也是用4 位二进制数表示1 位十进制数，逢十进一。编码如码表所示。因此，两个余 3 码的加法/减法运算可以在4位二进制加法器（逢十六进一）中进行。由于两种计数制的进位关系不同，因此，每次运算后也需修正，才能得到正确结果，但修正电路简单。

　

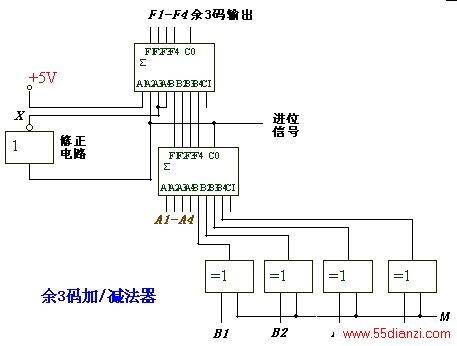

　　A₄A₃A₂A₁和 B₄B₃B₂B₁以余 3 码输入，其和数 F₄F₃F₂F₁也是余 3码表示，CO表示进位。

　　当两个用余3码表示的数相减时，由于余3码求反码容易，常将原码减法改为反码加法运算。电路设置方式控制端 M。

　　　　M = 0 时，两个用余3码表示的数进行加法运算；
　　　　M = 1 时，两个用余3码表示的数进行减法运算。
