8421BCD 码加法器

8421BCD 码加法器

点击数:7795 次   录入时间:03-04 11:56:25   整理:http://www.55dianzi.com   电子技术

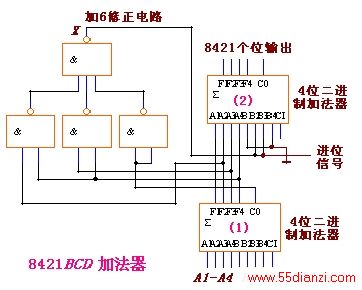

  逻辑图如图示。在二进制加法器中完成两个 8421 码表示的十进制数的加法运算。


  8421码是一种常用的 BCD

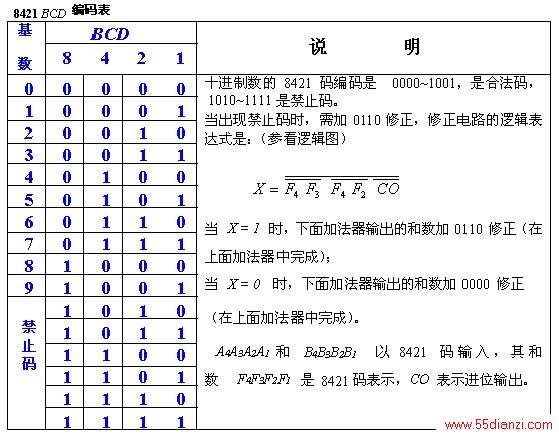

编码,用4 位二进制数表示1 位十进制数,逢十进一。编码如码表所示。两个 8421 码的加法运算可以在 4位二进制加法器(逢十六进一)中进行。由于两种计数制的进位关系不同,因此,每次运算后需要修正,才能得到正确结果。
