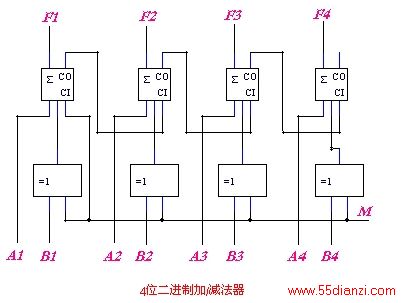

四位二进制加/减法器

是执行两个四位二进制数的加/减法运算电路。

　　由四个全加器组成。两个四位数据输入端 (A1～A4、B1～B4 )、四位和数输出端 （F1～F4） 以及进位输出端 （CI）。该电路是并行运算，串行进位。M为加/减方式控制端。 　

　　当 M = 0 时，4 个异或门输出等于输入 B1、B2、B3、B4，4 个全加器执行加法运算；
　　当 M = 1 时，4 个异或门反码输出 ，且第一个全加器 C I= 1，4 个全加器执行减法运算。

　　
