补码加法／减法器溢出判断

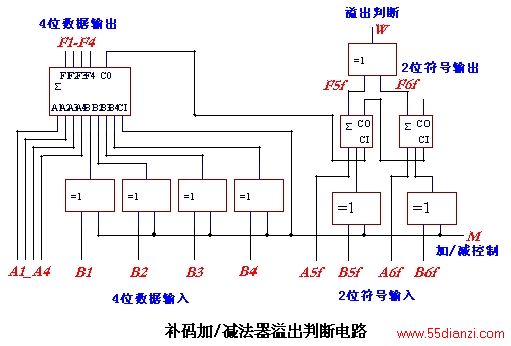

　　 该电路执行两个 4 位二进制数的补码加法、减法运算，另设两位符号位。

　　　　A _6f A_5f A₄A₃A₂A₁ ± B _6f B_5fB₄B₃B₂B₁＝ F _6f F_5fF₄F₃F₂F₁

　　其中，AA _6f A_5f 、B _6f B_5f是参加运算数的双符号位，F _6f F_5f是运算结果的符号位。

　　运算规则是：

　　　①　参加运算的数及其运算结果均用补码表示。

　　　②　用双符号位判溢出。

　　　　　

　　当W = 1 时，表示溢出，运算结果无效。
　　当W = 0 时，表示不溢出，运算结果有效。
