用逻辑宏单元组成序列码发生器

用逻辑宏单元组成序列码发生器

点击数:7836 次   录入时间:03-04 11:35:11   整理:http://www.55dianzi.com   电子技术

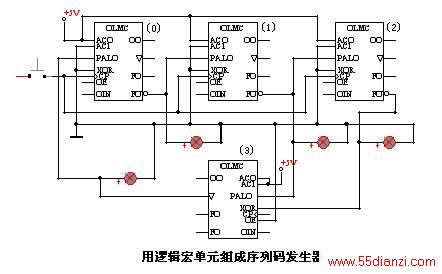

  (0)(2) 3 个逻辑宏单元组成移位寄存器,(3) 逻辑宏单元组成异或门反馈电路。




(0)(2) 3 个逻辑宏单元的控制信号设置如下:


ACO
= +5V
ACI = 0V,置逻辑宏单元为 D 触发器,触发器数据输入端是 PALO (D) 与前一级的 FO' 连成移位寄存器(因为XOR = 0V),时钟脉冲同时加到三个触发器 CP 输入端。


(3) 逻辑宏单元的控制信号设置如下:

  这个逻辑宏单元是作为异或门使用,
ACO = ACI = +5VXOR PALO 是异或门输入端,异或结果由三态门输出,与 (0 )逻辑宏单元 PALO 相连,三态门使能端 CE = 0,常开。


3 位序列码发生器的计数规律是 111011001100010101110111,该电路不能自启动。
