扭环形计数器

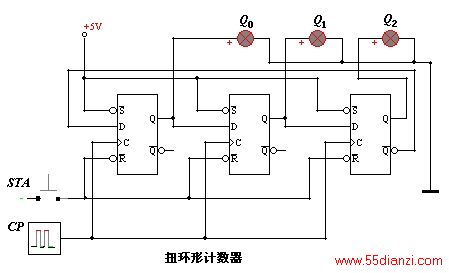

　　　①　扭环形计数器电路结构

　

　　为了提高环形计数器电路状态利用率，改变反馈函数为 ，则得到如上所示逻辑电路图，称为扭环形计数器。
　　扭环形计数器的有效状态是：000→100→110→111→011→001→000…，如此循环，工作时，首先用 STA 置电路为全 0，然后加 CP。

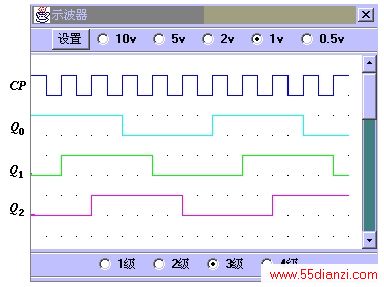

　　　②　波形图　
　　
　

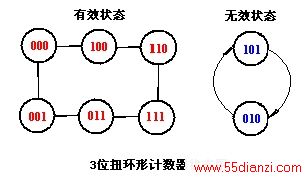

　　　③　状态图

　　下面是扭环形计数器状态图。有效状态 6 个，电路进入有效循环；无效状态 2 个，电路进入无效循环。这个电路不能自启动。
　
　

　　　④　优缺点

　　n 个触发器组成的扭环形计数器 2n 个有效状态，有效状态利用率比环形计数器增加一倍。3 位扭环形计数器可构成 6 节拍发生器 T₀ ~ T₅，但需加译码电路。由于电路在每次状态转换时，只有一位触发器改变状态，电路译码时不会产生竞争冒险现象，而且，译码电路简单。
