总线数据传送

　　三态门的重要用途就是使多个发送信号的部件可以共用总线传输数据。

　

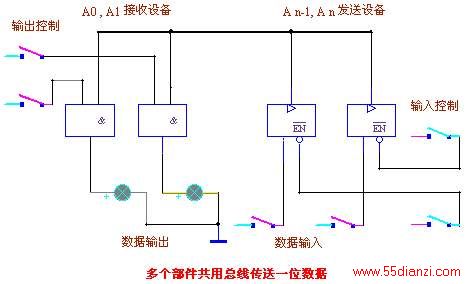

　　如图示，n 个设备通过三态门与总线连接。A0 和 A1 为接收设备，A n-1 和 A n 为发送设备，通过三态门与总线相连。三态门的控制端 EN，在 EN = 0 时开关接通，使该电路成为恒等门，数据通过；在 EN = 1 时电路呈高阻态，开关断开，数据不能通过。

　　这种系统的特点是：在任何时刻只允许一个发送部件发送信号；通过对接收端的控制，可使某些指定的接收部件接收信号。某一时刻（通常称节拍）EN n = 0，此三态门开关接通，与此同时其它三态门的开关断开（EN n-1 = 1）。An 设备的数据送到总线上，确保总线只一组数据存在。A0 和 A1 (或更多的设备)同时接收数据。当某一时刻所有发送设备的 EN 均为 1 时，所有三态门皆处于高阻抗，则总线上会有无逻辑意义的不确定的信号。在某些电路中不允许总线上有不确定的信号，最简单的方法是将总线的每一条线通过恰当的电阻接电源或接地，称为上拉电阻或下拉电阻。使得所有三态门皆处于高阻抗时，总线上能有确定意义（0 或 1）的状态。

　　实际的系统中，总线是由多条传输线组成，可以并行传送多位信号，每一输出端应通过一个三态门与一条传输线相连接。
