输入电压Usr 应大于输出电压Usc 3～8伏。Usr 过小，调整管容易饱和而起不到调整作用；Usr 过大，则增加管子耗损，并浪费功率。整流纹波小的，Usr 可取低些；纹波大的，Usr 应取高些。调整管BG1 的β值要尽量大，为此可以使用复仓管。调整管的功耗也要足够大，应满足下式要求：
Usrmax 为电网电压最高时的整流输出电压。
放大管BG2 也要选用β值大的管子，以增强对调整管的控制作用，使输出的更稳定。在Usc 较大的稳压电路中，还应注意BG2 所能承受的反向电压，应选取
的晶体管。
分压电阻（R1＋R2）要适当小些，以提高电路性能。通常取流过分压电阻的电流大于放大管基极电流的5-10倍。分压比决定于输出电压Usc 和参考电压Uw，由下式决定：
一般可先选定R1 或R2，再通过计算调整另外一只电阻器，分压比要选得大些，一般选0．5～0．8。
三、输出电压可调的稳压电源
从上面电路可以看到，输出电压与基准电压之间的关系，是由分压电路来“调配”的。在基准电压一定的情况下，改变分压比，就可以在一定范围里改变输出电压。在
R1与R2之间加接一个电位器W（见图5- 23），便可以实现输出电压在一定范围内连续可调。
四、用复合管做调整管的稳压电源

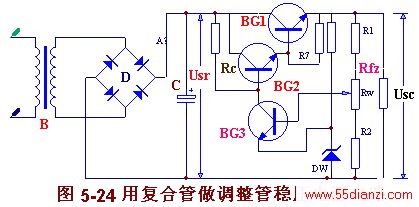

在稳压电源中，负载电流Ifz 要流过调整管，输出大电流的电源必须使用大功率的调整管，这就要求有足够大的电流供给调整管的基极，而比较放大电路供不出所需要的大电流，另一方面，调整管需要有较高的电流放大倍数，才能有效地提高稳压性能，但是大功率管一般电流放大倍数都不高。解决这些矛盾的办法，是给原有的调整管再配上一个或几个“助手”，组成复合管。用复合管做调整管的稳压电源电路如图5一24所示。
用复合管做调整管时，BG2 的反向电流Iceo2将被放大，尤其是采用大功率锗管时，反向截止电流Icbo比较大，并随温度增高按指数增加，很容易造成高温空载时稳压电源的失控，使输出电压Usc 增大。误差信号ΔUsc 经放大加到BG2 的级基极来减少Ic人，可能迫使BG2 截止。为了使调整管在不同温度下都工作在放大区，常在BG1 的基极加电阻（R7）接到电源的正极（如图5一24）或负极。在温度或负载变化不大或全用硅管时，可不加这个电阻。
R7的数值，可近似由下式决定：
五、带有保护电路的稳压电源。
在稳压电路中，要采取短路保护措施，才能保证安全可靠地工作。普通保险丝熔断较慢，用加保险丝的办法达不到保护作用，而必须加装保护电路。
保护电路的作用是保护碉整管在电路短路、电流增大时不被烧毁。其基本方法是，当输出电流超过某一致值时，使调整管处于反向偏置状态，从而截止，自动切断电路电流。
保护电路的形式很多。图2－25是二极管保护电路，由二极管D和检图2－25 二极管保护电路测电阻R0组成。正常工作时，虽然二极管两端的电压上低下场，但二极管仍处于反向截止状态。负载电流增大到一定数值时，电阻RO上的压陷ROIe 加大，使二极管导通。由于UD＝Ube1＋RO Ie,而二极管的导通电压UD是一定的，则Ube1被迫减小，从而使Ie限制到一定值，达到保护调整管的目的。在使用时，二极管要选用UD 值大的。
图2－26是三极管保护电路。由三极管BG2 和分压电阻R4、R5组成。电路正常工作时，通过R4与R5的压作用，使得BG2 的基极电位比发射极电位高，发射结承受反向电压。于是BG2 处于截止状态（相当于开路），对稳压电路没有影响。当电路短路时，输出电压为零，BG2 的发射极相当于接地，则BG2 处于饱和导通状态（相当于短路），从而使调整管BG1 基极和发射极近于短路，而处于截止状态，切断电路电流，从而达到保护目的。
