产品特色及优点

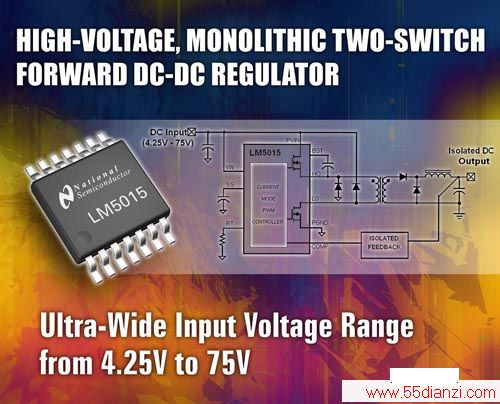

LM5015高电压开关模式稳压器的功能齐备,能够以最少的外置元 件高效率的胜任双开关正激和双开关反激电源转换器的各项任务。这 款稳压器不但非常容易使用,而且内置一个高端及一个低端的75V N通 道MOSFET,峰值限流值则不超过1A。由于这款芯片采用双开关电路布 局,因此MOSFET之间的电压会与输入电压锁定一起,令输入电压范围 接近MOSFET的额定电压。这款稳压器采用电流控制模式,可以方便的 提供环路补偿及线路前馈功能,有效的抑制输入瞬态。
LM5015芯片的操作频率可以通过一个电阻加以设定,最高设定值 为750kHz。这款芯片的振荡器也可调校至与外置时钟同步。此外,该 产品还具备周期限流、过热停机、欠压锁定以及远程停机等其它安全 保护功能。LM5015芯片采用具有无掩蔽焊球的14引脚TSSOP封装,因此 散热能力更强。
如欲进一步查询有关LM5015芯片的资料或订购样品及评估电路 板,可浏览http://www.national.com/pf/LM/LM5015.html网页。
封装及价格
LM5015芯片以1,000颗为采购单位,单颗价为2.05美元,已有批量
供货。
