锁相环路分析

　·标准化传递函数

　·频域中传递函数

　·画出幅频特性

若，对应ξ＝0.707中幅频特性

下降了3dB，称为截止角频率,此频率

用下标c ,记为

结论：

　·分母标准化便于环路比较

　·,呈低通滤波特性

　·截止频率

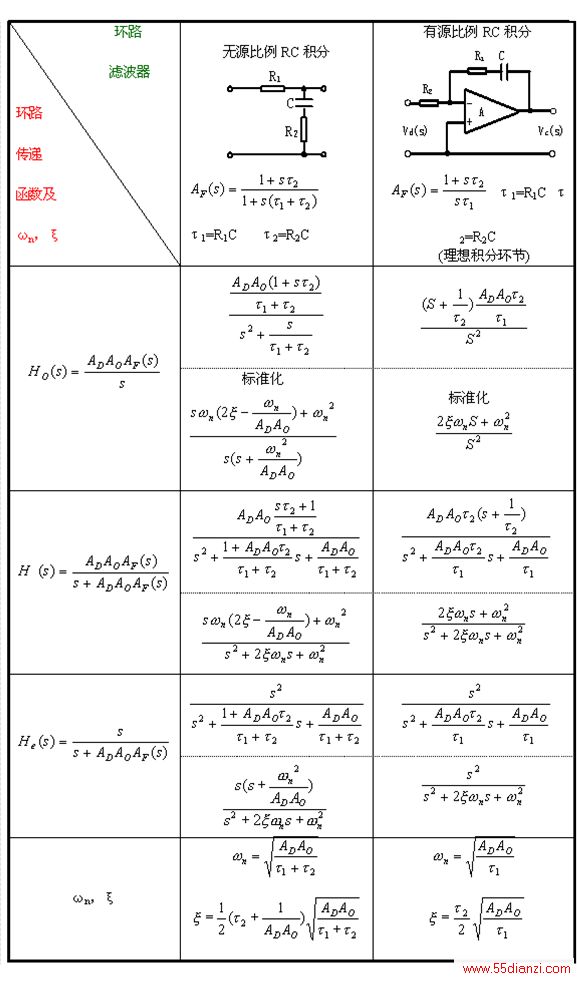

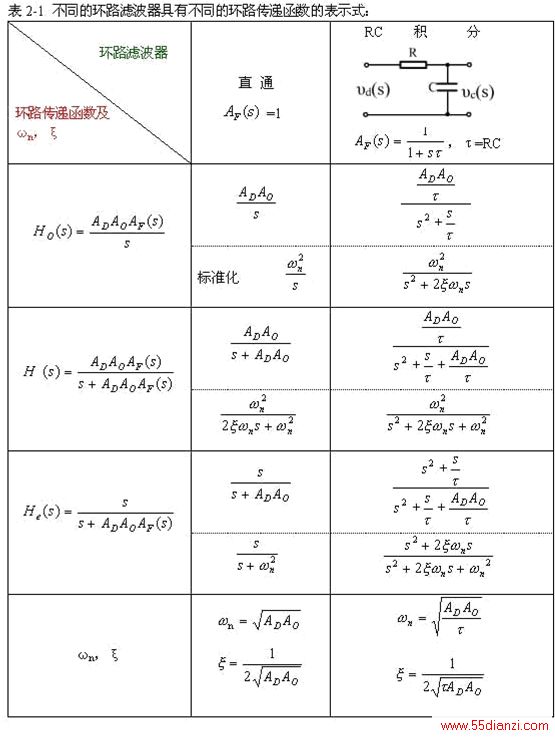

2.不同环路分母标准化的环路传递函数

不同环路、ξ都不同

(由下表表示)

结论：

·环路不同,环路传递函数不同,、ξ也不相同

·无环路滤波器的环路为一阶环,常用的环路滤波器

　形式中任意取一节作为环路滤波器构成的环路均是

　二阶环,二阶环路得到广泛应用。

·环路通常称为＊阶＊型环,其中“阶”用大写一、

　二、三表示,它取决于环路传递函数分母的最高次幂

　数,“型”用1、2、3表示,取决于环路中理想积分环

　节的个数。

四、环路跟踪性能分析

以以一阶环路频响特性为例(对输入相位的调制频率Ω而言)

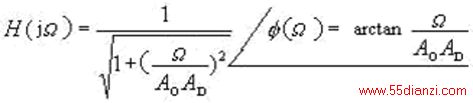

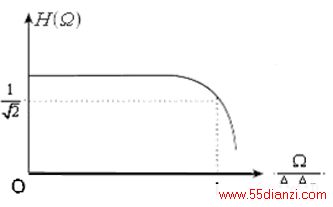

1.闭环传递函数频响特性
