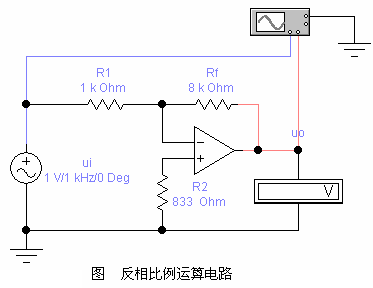

反相比例运算电路
点击数：7680 次 录入时间：03-04 12:03:21 整理：http://www.55dianzi.com 电子技术
运算关系： u o = − R f R 1 u i
实验内容：
1.观察输出与输入相位关系
用示波器观察输出、输入波形，可观察到输出与输入反相。
2. 验证运算关系
设置 R 1 = 1 k Ω ， R f = 5 k Ω ，用交流电压表测量输出电压 U o = 5 V ；
改变 R f = 8 k Ω ，用交流电压表测量输出电压 U o = 8 V ；
结论：
验证反相比例运算关系。
