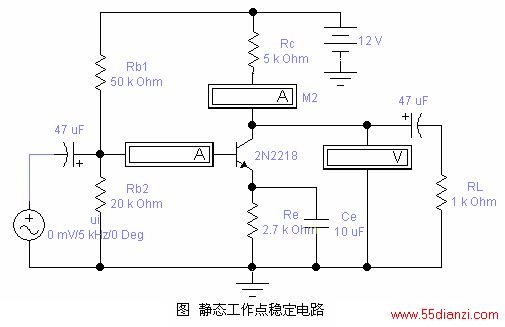

静态工作点稳定电路

实验内容：

1. β 值对静态工作点的影响（令 u i = 0 ）

（1）测量 β = 80 时的静态工作点

I BQ = 11.64 μA ， I CQ = 963.2 μA ， U CEQ = 7.184 V

（2）测量 β = 100 时的静态工作点

I BQ = 9.256 μA ， I CQ = 932.9 μA ， U CEQ = 7.335 V

结论：

β ↑ 时， I CQ 和 U CEQ 基本不变， I BQ 下降——Q点基本不变。

2. β 值对电压放大倍数的影响（令 U i = 10 mV ）

（1）测量 β = 80 时的电压放大倍数

测量 U o = 290.3 mV

A u = U o U i = 290.1 10 = 29.03

（2）测量 β = 100 时的电压放大倍数

测量 U o = 288.5 mV

A u = U o U i = 288.5 10 = 28.85

结论：

β ↑ 时， A u 基本不变。

3.旁路电容对放大倍数的影响

β = 100 时，去掉旁路电容，测量 U o = 3.023 mV

A u = U o U i = 3.023 10 = 0.3023

与接入旁路电容时比较， A u 下降很多。

结论：

旁路电容的作用在于提高电压放大倍数。
