自激振荡电路图及什么是自激振荡电路

什么是振荡呢？
答：如果在放大器的输入端不加输入信号，输出端仍有一定的幅值和频率的输出信号，这种现象叫做自激振荡。
　　基本放大电路必须由多级放大电路构成，以实现很高的开环放大倍数，然而在多级放大电路的级间加负反馈，信号的相位移动可能使负反馈放大电路工作不稳定，产生自激振荡。负反馈放大电路产生自己振荡的根本原因是AF（环路放大倍数）附加相移.
　　单级和两级放大电路是稳定的，而三级或三级以上的负反馈放大电路，只要有一定的反馈深度，就可能产生自激振荡，因为在低频段和高频段可以分别找出一个满足相移为180度的频率，此时如果满足幅值条件|AF|=1，则将产生自激振荡。因此对三级及三级以上的负反馈放大电路，必须采用校正措施来破坏自激振荡，达到电路稳定工作目的。
　　可以采用频率补偿（又称相位补偿）的方法，消除自激振荡。
　　常用补偿方法有：一、滞后补偿（电容滞后补偿、RC滞后补偿和密勒效应补偿）；
　　二、超前补偿。

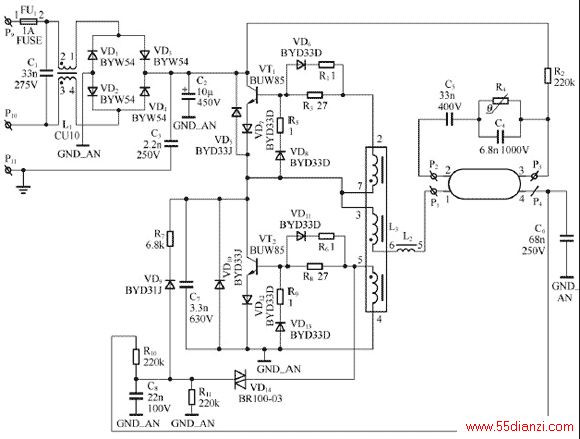

自激振荡电路图
