自激振荡型SEPP超声发生电路

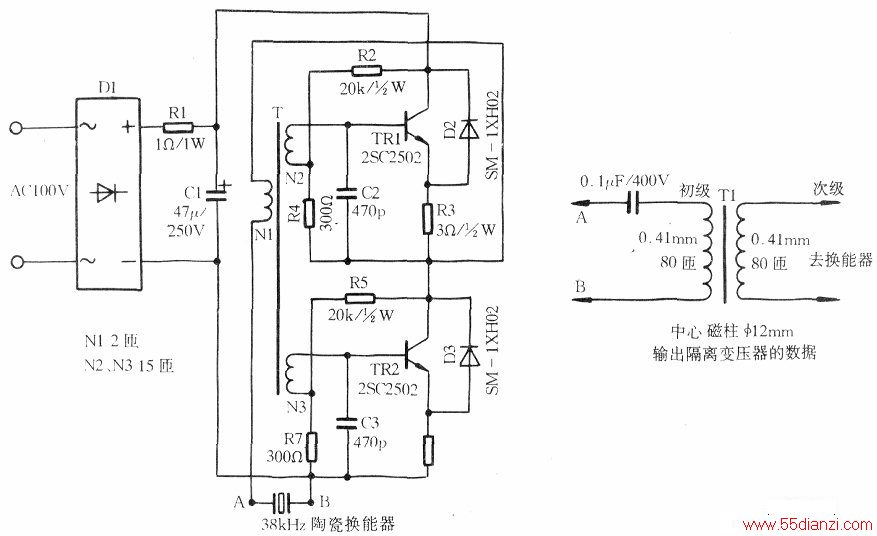

　　附图是一种自激振荡型SEPP超声发生器。其原理类似国内常见的日光灯镇流器电路。110V市电全波整流、滤波后为两只开关管TR1和TR2串联供电，输出脉冲是并联的推挽电路，不但体积小，由于两管处于推挽脉冲工作状态，损耗小、发热低、使可靠性大为提高。另外，陶瓷压电换能器作为正反馈元件，其固有谐振频率点上阻抗最低，因而振荡频率始终使换能器处于谐振状态。当作为清洗机时，即使换能器放入清洗液中其谐振频率有所变化，电路也能自动跟踪，无需人为调整。
　　
　　原图在日本用100V市电整流供电，在国内改用220V供电时，可将Rl增大到6.8Ω/l0W，Cl改用l00μF/400V（可选用彩电中的滤波电容）。同时，再将TR1、TR2改用BVceo＞600V，Im＞5A的2SC2659、BUT11A等。若需输出较大功率，可选用ICm更大的BUW13A。原电路设计用于不导电的清洗液中（如汽油、丙酮等）对小型机械零件进行清洗，因而陶瓷换能器与市电不隔离，未经改变不能用于雾化器和采用导电液体的清洗机中。
　　
　　作为超声雾化时，可按图示绕制隔离脉冲变压器接在输出端和换能器之间。当输出功率为100W左右时，可用中心柱直径12mm的磁芯和骨架（如彩电中开关电源所用，其它体积相近的磁芯也可）按图绕制。为了稳妥起见，初、次级绕组之间应用两层聚脂薄膜加一层电缆纸绝缘。另外，反馈变压器Tl可用电子镇流器的双磁环绕制，绕法也相同，圈数示于图中。陶瓷谐振器可根据用途选择固有谐振频率20～40kHz的产品，其输入功率直径30mm者约l5～18W；直径50mm者为40～60W，一般可选用直径较小者并联，其寿命比直径大者更长，即使超载也不易碎裂。
　　
　　按图装好后，暂不接入Tl和换能器，在静态下调整R2和R5使输出中点直流电压为市电整流电压的1/2。如果两管特性相近，且振荡变压器T的N2、N3采用双线并联绕法，动态电压平衡是无问题的。
