protel入门教程6

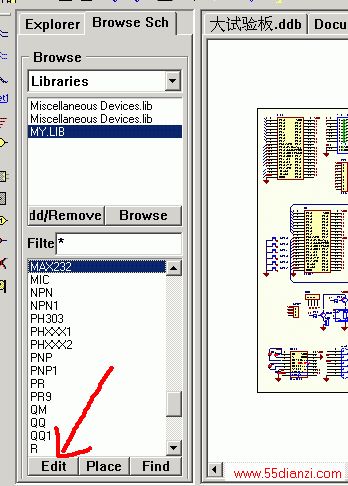

1.先来打开SCH文件，选中教学提供的那个SCH零件库，然后选编辑，进入SCH零件编辑器

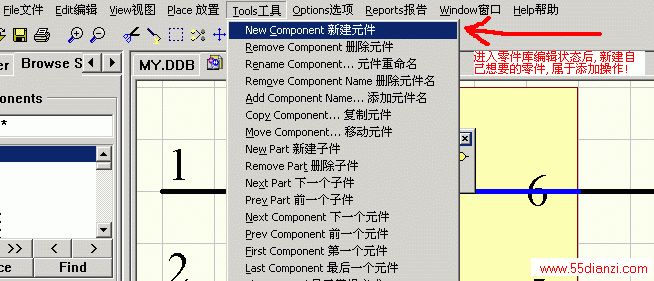

2.在这个现有的库中新建一个SCH零件

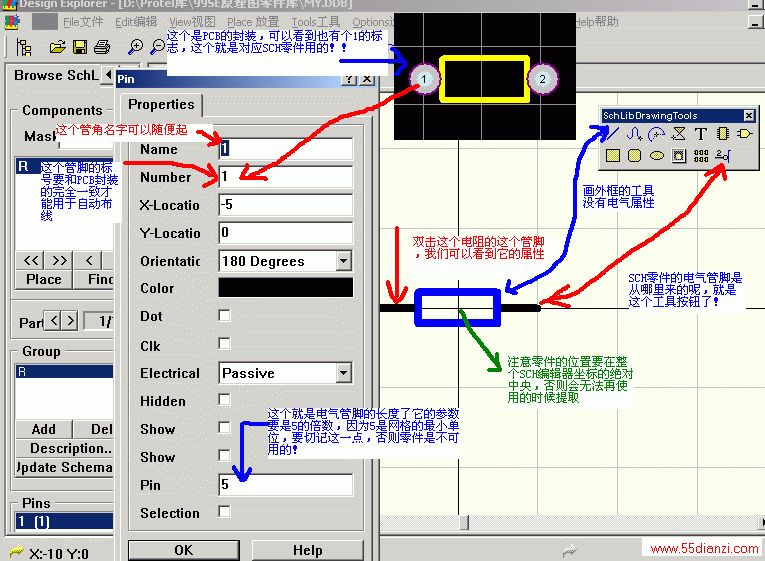

3.先以做一个SCH电阻零件为例子说明一下，请注意看图中所有的中文注释！

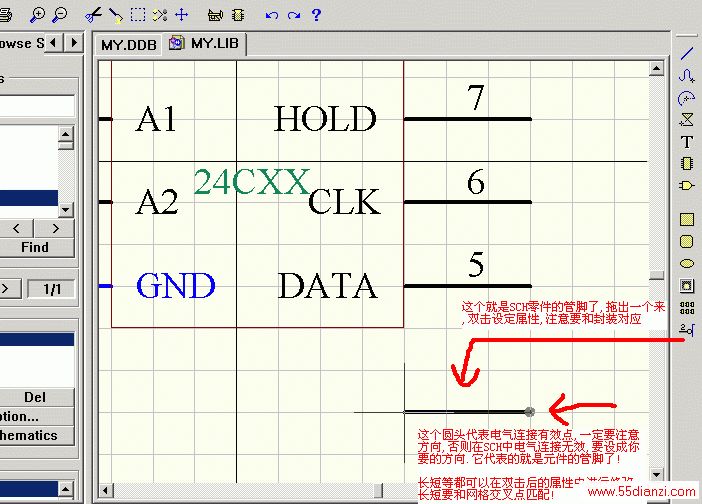

4.要注意SCH零件的管脚的电气连接有效点是有讲究的！仔细看一下下面这个图，注意看中文注释！

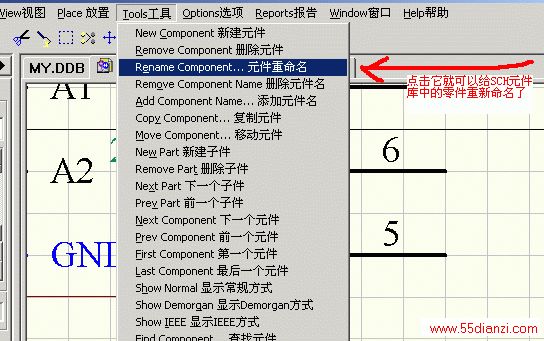

5.用这个方法可以给零件库中的零件改名字

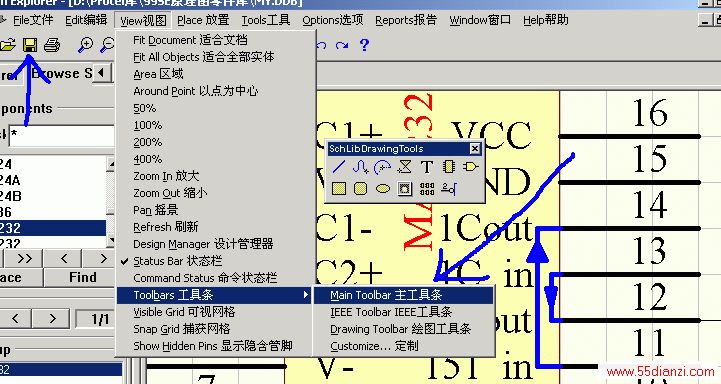

6.最后是保存你的所有劳动成果，要提取的你的新零件需要重新启动PROTEL99SE

到这里，我们已经学会了如何来做SCH零件了，下面我们再来看看如何做一个PCB封装>>
